初考-電子工程電子學大意106 年第 33 題單選題

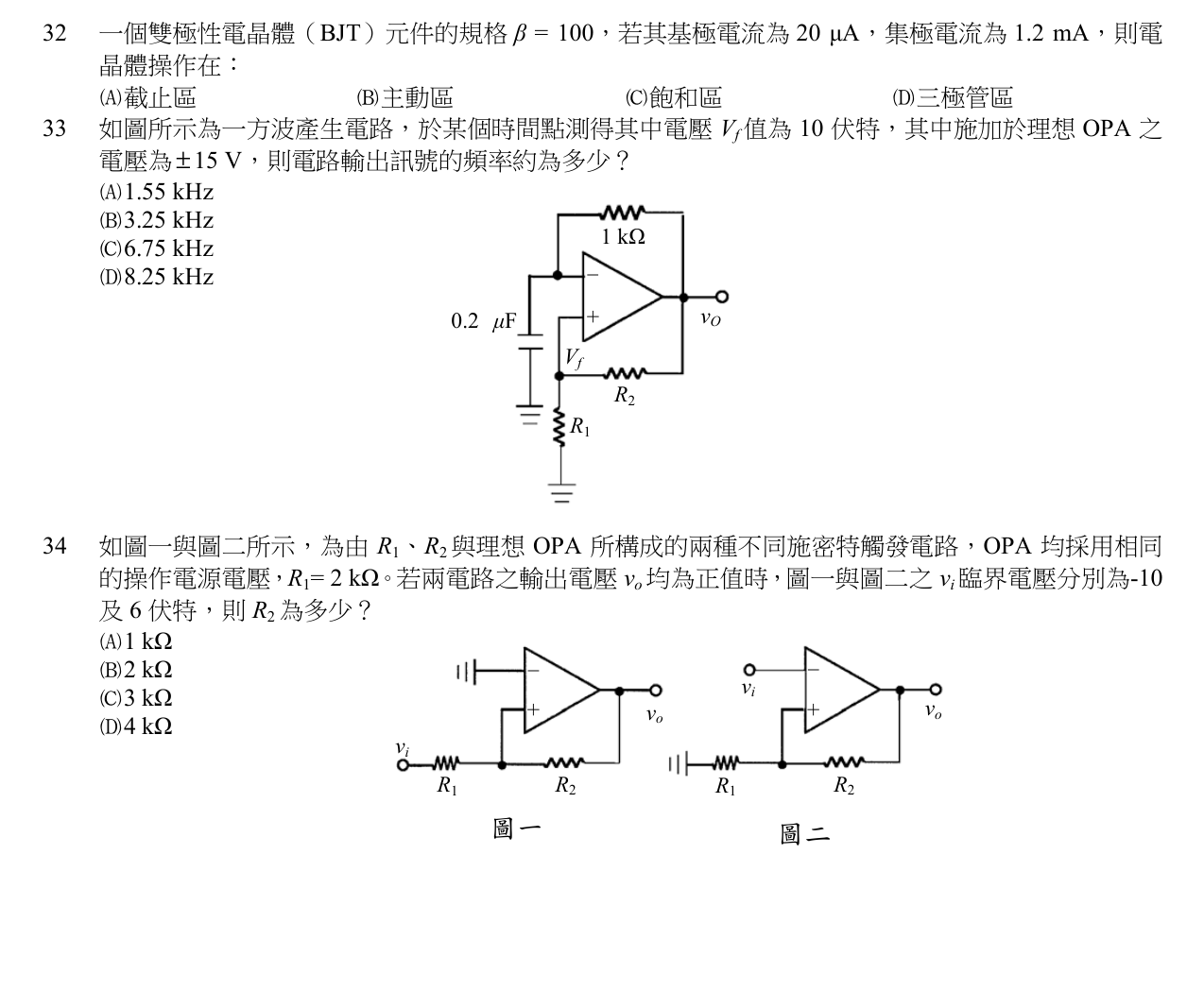

如圖所示為一方波產生電路，於某個時間點測得其中電壓 值為 10 伏特，其中施加於理想 OPA 之電壓為 V，則電路輸出訊號的頻率約為多少？

題目附圖
A1.55 kHz正確答案
B3.25 kHz
C6.75 kHz
D8.25 kHz
答案與詳解
A
正確答案
由 V_f=10V 推得正回授分壓比 β=2/3，再用方波振盪器週期公式 T=2RC·ln((1+β)/(1-β)) 求頻率約 1.55 kHz。
