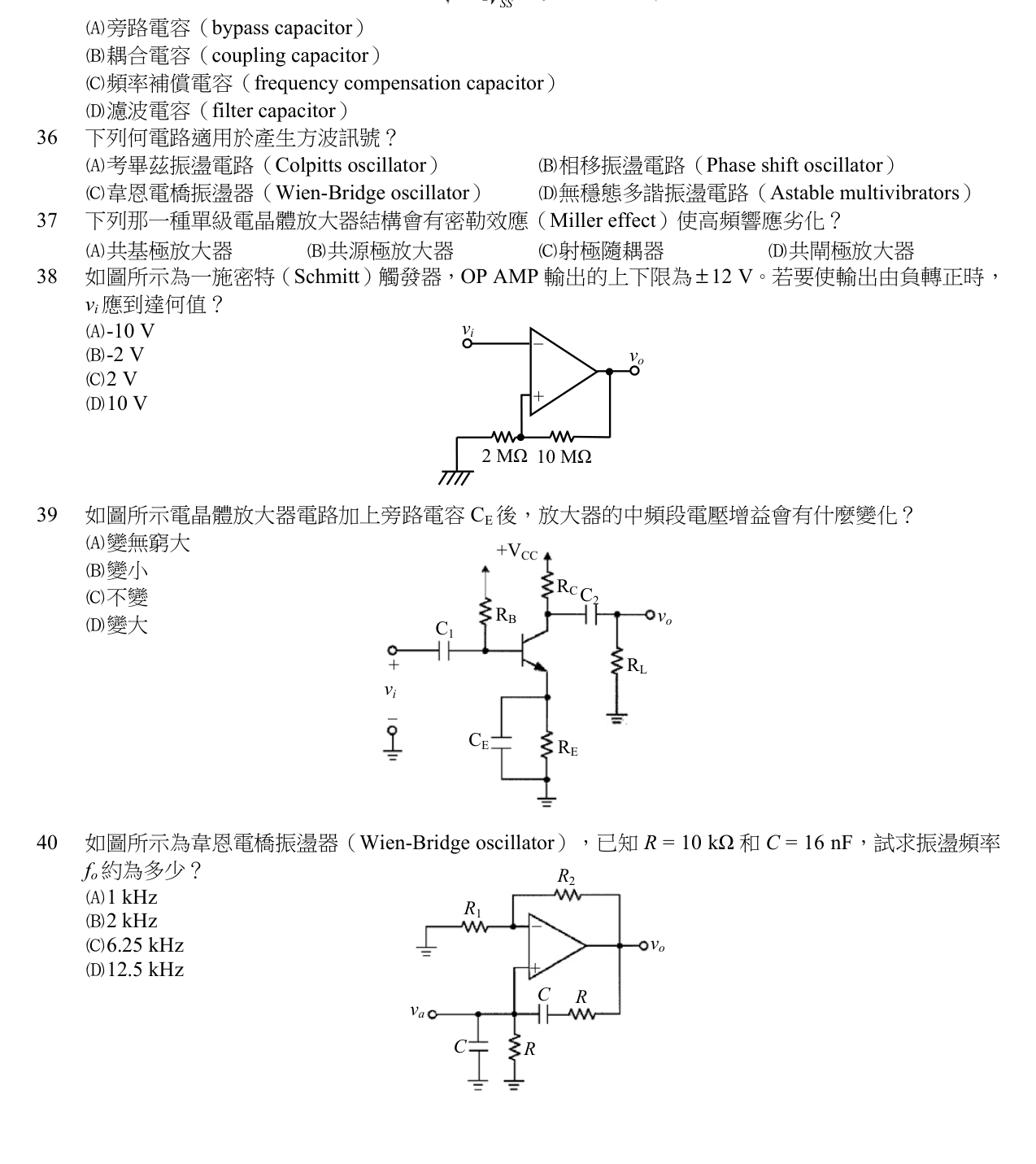

如圖所示為一施密特（Schmitt）觸發器，OPAMP 輸出的上下限為 ± 12 V。若要使輸出由負轉正時，vi 應到達何值？
A-10 V
B-2 V正確答案
C2 V
D10 V
答案與詳解
逐選項解析
A-10 V✕ 錯誤
-10 V 並非分壓後的觸發電壓，與 2/(2+10) 比例不符。
B-2 V✓ 正確
V_TL = (-12)×2/12 = -2 V，當 vi 降至此值輸出由負轉正。
C2 V✕ 錯誤
+2 V 為輸出由正轉負之上觸發點 V_TH，方向相反。
D10 V✕ 錯誤
10 V 不符分壓比例，且非觸發電壓。
