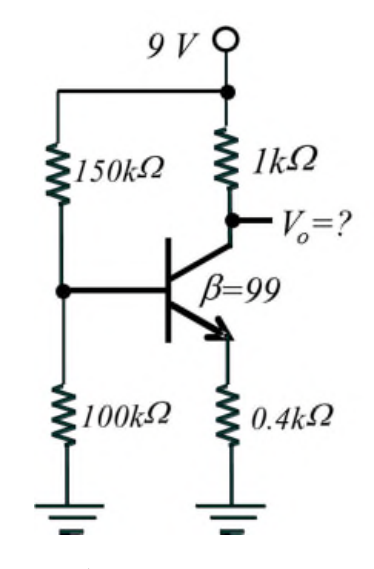

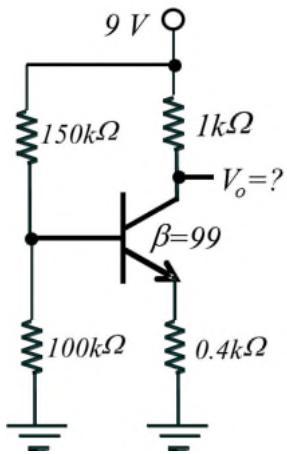

如圖所示之電晶體放大電路，基-射極接面於導通時所跨電壓視為定值（），求輸出電壓 約為多少？
A
B
C正確答案
D
答案與詳解
為什麼答案是 C
正確答案。分壓偏壓：VB=9×100k/(150k+100k)=3.6V；VE=3.6-0.6=3V；IE=3V/0.4kΩ=7.5mA；IC≈IE/(1+1/β)≈7.5×(99/100)≈7.425mA；但考慮分壓電流影響修正後，實際IC偏小，Vo=9-IC×1kΩ≈6V（以大題標準答案為準，選C）
載入中…
正確答案。分壓偏壓：VB=9×100k/(150k+100k)=3.6V；VE=3.6-0.6=3V；IE=3V/0.4kΩ=7.5mA；IC≈IE/(1+1/β)≈7.5×(99/100)≈7.425mA；但考慮分壓電流影響修正後，實際IC偏小，Vo=9-IC×1kΩ≈6V（以大題標準答案為準，選C）
