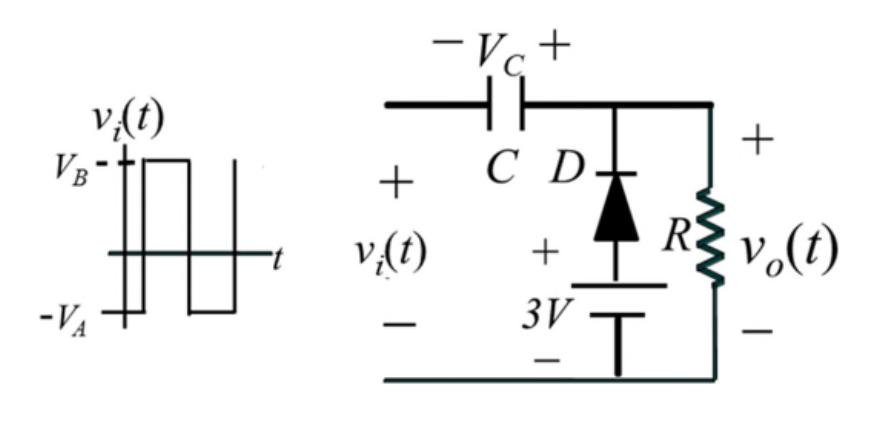

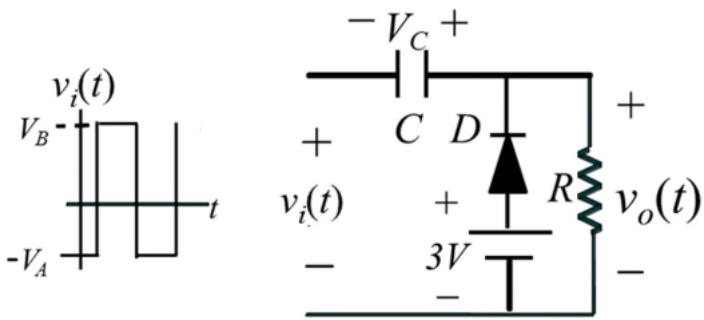

如圖所示為理想箝位器，其輸入電壓 vi(t)為介於-VA 伏特與 VB 伏特的矩形週期波。若電容器跨壓為 9 伏特且輸出信號 vo（t）的最大值為 12 伏特，求 VA+VB 之值？

從圖可知：二極體朝下（陰極朝上），電路為負峰箝位器結合3V偏壓電池。輸出最大值出現在輸入為VB時：vo_max = VB + Vc + 3V = 12V，即VB + 9 + 3 = 12，故VB = 0V。電容穩態充電條件：輸入負峰-VA時二極體導通，此時 -VA + Vc + 3 = 0（二極體兩端電壓為零，理想），即Vc = VA - 3，代入Vc=9得VA=12V。但需重新確認：正峰時vo=VB+Vc+3=12，若Vc=9則VB=0。負峰時二極體導通箝位，-VA + Vc_charge... 實際上箝位條件：vi負峰時二極體ON，vo = -VA + 偏壓3V = 3-VA被箝制，不導通側Vc由正峰充電：Vc = VB - 3（箝在3V偏壓位準）。設Vc=VB-3=9，得VB=12；輸出最大vo_max = VB + 0（二極體截止時輸出跟隨vi + Vc）= VB + Vc + 3... 重整：箝位器輸出整體上移 Vc，vo = vi + Vc；vo_max = VB + 9 = 12，故VB=3V；電容充電：Vc = VA + 3（負峰箝在-3V偏壓）= 9，故VA=6V；VA+VB = 6+3 = 9V，答案D正確。
