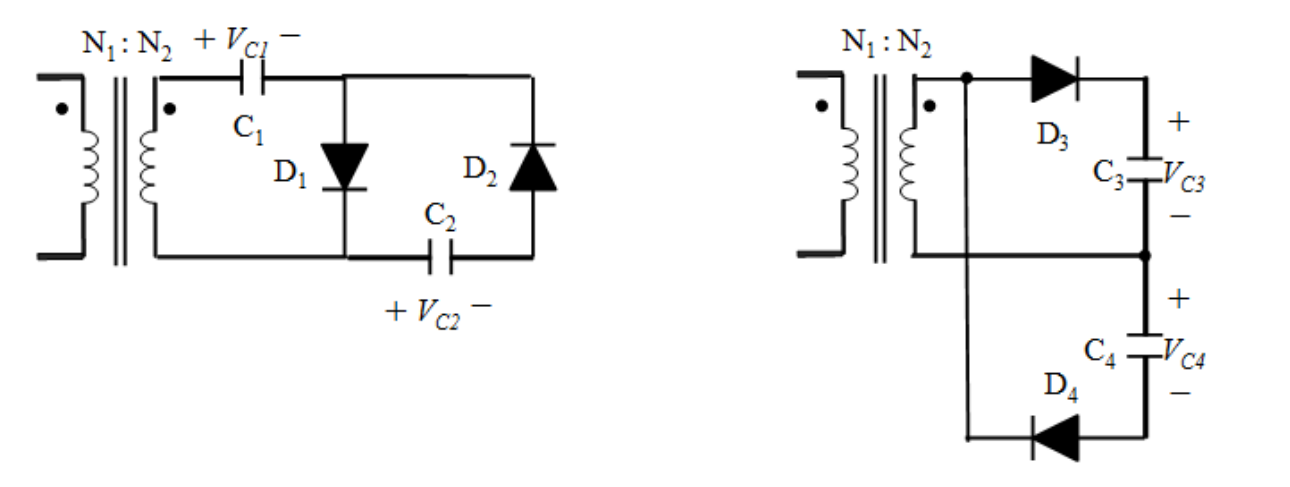

如圖所示，兩個由二極體-電容器所構成之倍壓電路（變壓器及二極體均視為理想），變壓器均輸入相同的弦波信號，電容器 C1~C4 所跨電壓 VC1~VC4 間之關聯性在下列選項中何者正確？
AVC1=VC2
BVC4=2VC3
CVC2=VC4
DVC1=VC4正確答案
答案與詳解
為什麼答案是 D
左圖：C1為箝位電容，穩態充電至次級峰值Vp，故VC1=Vp。右圖：C4為下半週充電電容，D4導通時C4充至Vp，故VC4=Vp。兩者均等於次級峰值，VC1=VC4=Vp。
考點：倍壓電容關係考點：右圖倍壓分析考點：左右電路輸出比較考點：峰值相等推導
