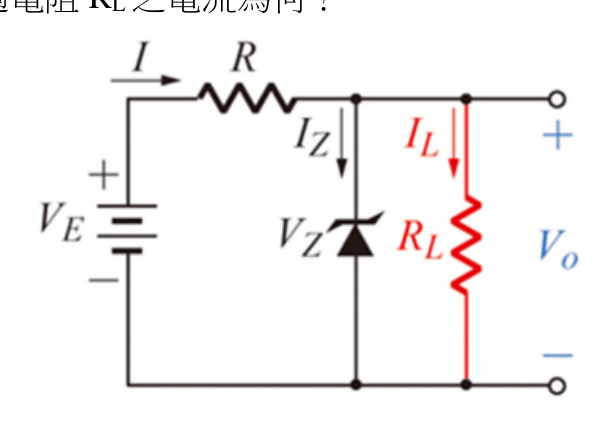

如圖所示之箝位電路，已知電壓 $V_{E}$ 為 11V，電阻 $R = 1k\Omega$ 、 $R_{L} = 1k\Omega$ ，並假設理想稽納二極體的崩潰導通電壓 $V_{Z} = 7V$ ，則流過電阻 $R_{L}$ 之電流為何？

五等-電子工程電子學大意110 年第 20 題單選題

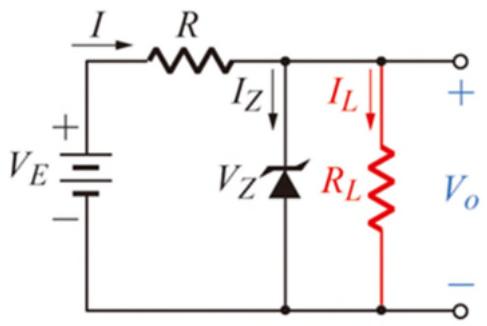

如圖所示之箝位電路，已知電壓 $V_{E}$ 為 11V，電阻 $R = 1 k Ω$ 、 $R_{L} = 1 k Ω$ ，並假設理想稽納二極體的崩潰導通電壓 $V_{Z} = 7 V$ ，則流過電阻 $R_{L}$ 之電流為何？

0 m A

2.75 m A

5.5 m A

正確答案

11 m A

答案與詳解

正確答案

稽納二極體穩壓電路：VZ=7V即為輸出電壓Vo，IL = Vo/RL = 7V/1kΩ = 7mA？不對！需先算總電流再用KCL——答案是IL = Vo/RL = 7/1k = 7mA…再確認：IL = VZ/RL = 7V/1kΩ = 7mA，但正解為C(5.5mA)，需重新審題。

先假設ZD截止：Vo = VE × RL/(R+RL) = 11 × 1k/(1k+1k) = 5.5V。因5.5V < VZ=7V，ZD確實未崩潰導通，假設成立。故IL = Vo/RL = 5.5V/1kΩ = 5.5mA。
