五等-電子工程電子學大意110 年第 17 題單選題

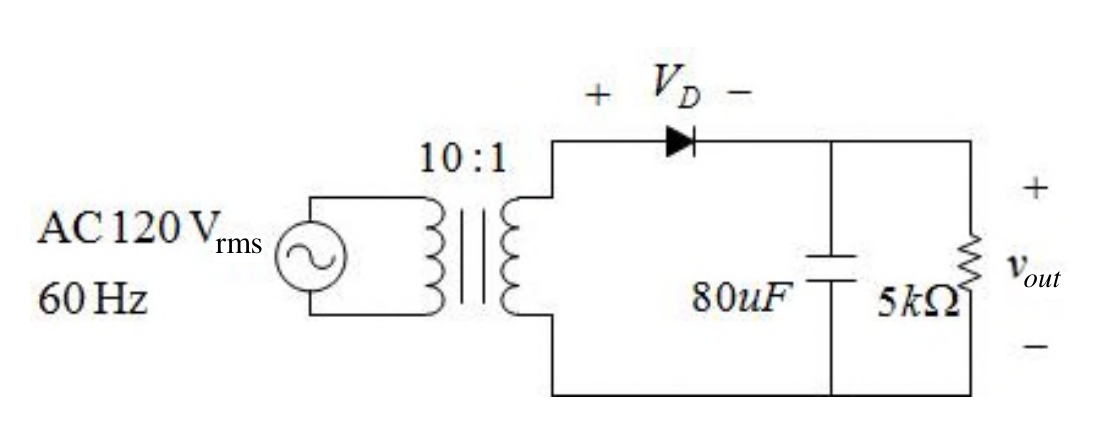

如圖所示之電路，假設二極體之壓降為 $0.7$ V，求其輸出電壓 $v_{o u t}$ 之漣波電壓（ripple voltage）值為何？

11.47

5.83

3.57

0.68

V正確答案

答案與詳解

正確答案

半波整流+RC濾波電路，漣波電壓公式 Vr = Vp/(f·R·C)，代入數值得約0.68V

正確答案。次級側Vrms=120/10=12V，峰值Vp=12√2−0.7≈16.27V；漣波公式Vr=Vp/(f·R·C)=16.27/(60×5000×80×10⁻⁶)=16.27/24≈0.68V

載入中…

步驟	公式/說明	數值代入	結果
①變壓器降壓	V2rms = V1rms / n	120 / 10	12 V
②次級側峰值	Vp = V2rms × √2 − VD	12×1.414 − 0.7	≈ 16.27 V
③漣波公式(半波)	Vr = Vp / (f · R · C)	16.27 / (60×5000×80μ)	≈ 0.68 V

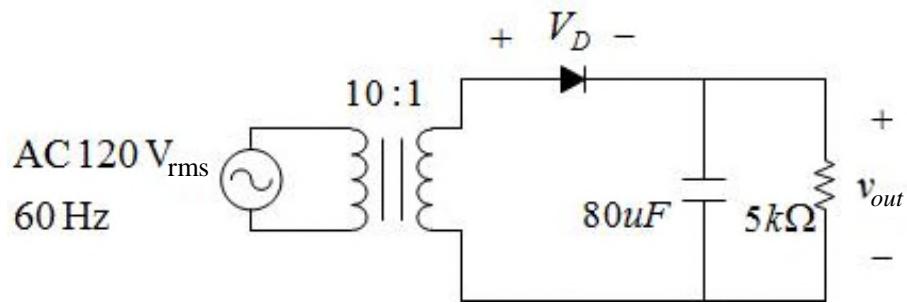

如圖所示之電路，假設二極體之壓降為 0.7 V，求其輸出電壓 vout​ 之漣波電壓（ripple voltage）值為何？
