五等-電子工程電子學大意110 年第 30 題單選題

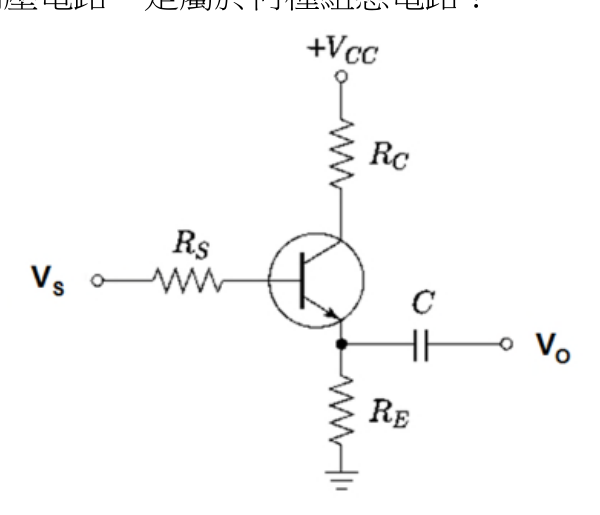

如圖所示之電晶體偏壓電路，是屬於何種組態電路？

題目圖片
A共源極
B共射極
C共基極
D共集極正確答案
答案與詳解
D
正確答案
圖中電晶體輸入從基極(Base)進、集極(Collector)接電源、射極(Emitter)為輸出端，射極為共同端→共集極(CC)組態

為什麼答案是 D

圖中：①輸入Vs經RS從基極(B)進入；②集極(C)直接接RC後連VCC（AC端視為地）；③輸出電容C接在射極(E)節點輸出Vo；④RE接在射極到地。集極為交流共同端→共集極(CC)組態，又稱射極隨耦器(Emitter Follower)
