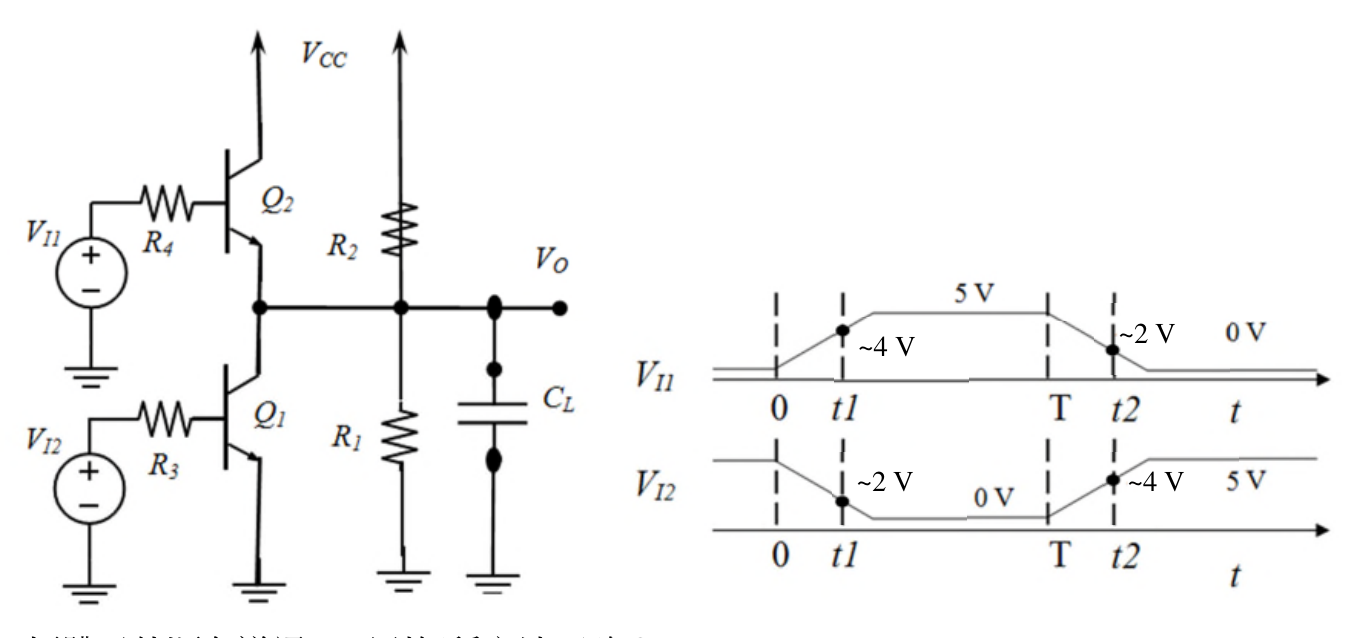

有一矽雙極性接面電晶體（Si-BJT）電路及輸入接腳 VI1、VI2 的電壓波形如下所示，VCC = 5 V，R1 = R2 = 1 kΩ，R3 = R4 = 100 Ω，CL= 5 μF，電晶體電流增益 βQ1 =βQ2 = 100。試研判電晶體 Q2 的集極電流（collector current）比較高的時間點。
A0 與 t1
B0 與 T
Ct1 與 t2正確答案
DT 與 t2
答案與詳解
為什麼答案是 C
t1時刻VI1上升至~4V（接近5V）、VI2下降至~2V（接近0V），Q2開始大量導通；到t2時刻VI1維持5V高位、VI2=0V，Q2集極電流處於最高狀態。t1~t2整段Q2完全或接近飽和導通，集極電流最高。
考點：BJT截止區判斷考點：波形時序對應考點：BJT飽和/主動區電流考點：差動對切換時序
