五等-電子工程電子學大意112 年第 34 題單選題考點：計算錯誤考點：分壓偏壓分析

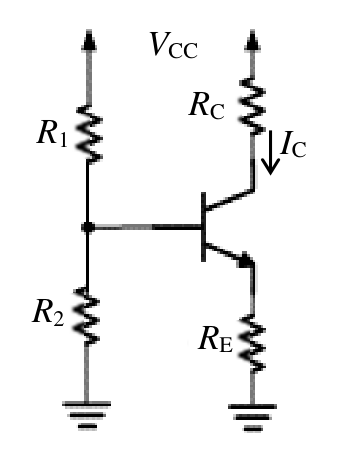

圖示電路， $V_{C C} = + 10 V$ ， $R_{1} = 200 k Ω$ ， $R_{2} = 200 k Ω$ ， $R_{C} = 2 k Ω$ ， $R_{E} = 5 k Ω$ ，電晶體電流放大率 $β = 100$ ， $V_{B E} = 0.7 V$ ， $I_{C}$ 約為何？

題目圖片

A

0.6 mA

B

0.7 mA

正確答案

C

0.8 mA

D

0.9 mA

答案與詳解

B

正確答案

分壓偏壓電路求IC，先算VBB與RBB，再代入迴路方程式求解，注意β影響不可忽略。

逐選項解析

A0.6 mA計算錯誤✕ 錯誤

若誤將RBB直接除以β而未加RE，或計算VE時忘記減VBE，可能得出偏低電流值0.6mA，屬常見計算失誤。

B0.7 mA分壓偏壓分析✓ 正確

正確應用戴維寧等效與KVL於基極迴路，考慮β=100對輸入阻抗的影響，精確計算得IC約0.72mA，四捨五入即為0.7mA。

C0.8 mA✕ 易錯陷阱

D0.9 mA✕ 錯誤
