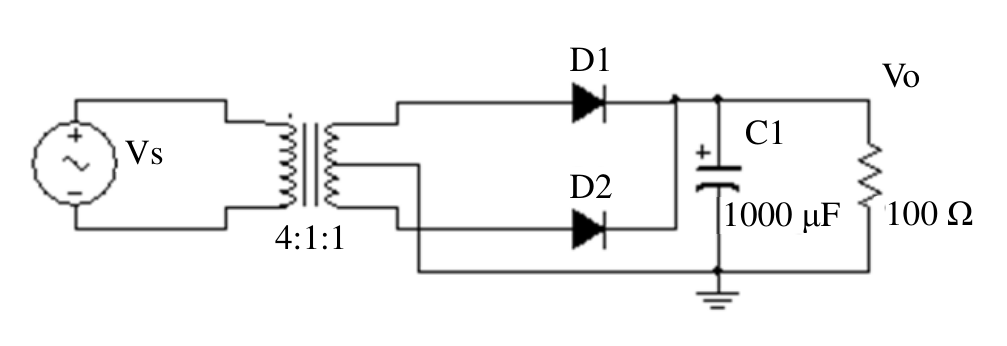

中心抽頭式變壓器之全波整流器如圖，輸入信號 Vs 為峰對峰值 240 V 之弦波，二極體視為理想。輸出電壓峰值為何？
A60 V
B30 V正確答案
C25 V
D20 V
答案與詳解
為什麼答案是 B
峰對峰240V→Vs峰值=120V；變壓器匝比4:1:1，一次側對應每個次級繞組比為4:1，次級每側峰值=120×(1/4)=30V；中心抽頭全波整流輸出峰值即單側繞組峰值=30V（二極體理想，壓降為0）。
考點：忘記降壓比考點：中心抽頭全波整流考點：錯誤分壓計算考點：匝比使用錯誤
