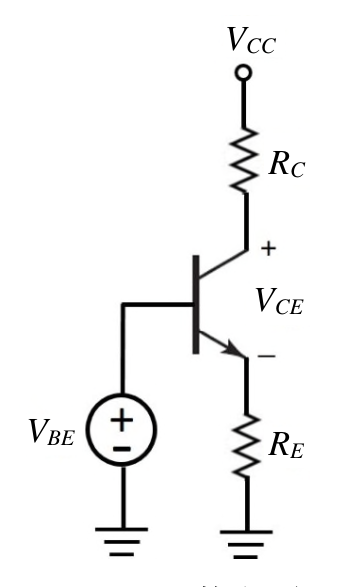

如圖示 NPN 電晶體，VCC=7 V ，VCE=3 V ，此 NPN 電晶體工作於何區？
A順向主動區正確答案
B逆向主動區
C飽和區
D截止區
答案與詳解
為什麼答案是 A
由電路圖可見：VBE電源正極接基極(B)、負極接射極(E)，使BE接面正偏(VBE≈0.7V)；VCE=3V遠大於飽和電壓VCE(sat)≈0.2V，表示BC接面反偏。兩條件同時滿足→順向主動區。
考點：BJT工作區判斷考點：逆向主動區條件考點：飽和區誤判陷阱考點：截止區條件
載入中…
由電路圖可見：VBE電源正極接基極(B)、負極接射極(E)，使BE接面正偏(VBE≈0.7V)；VCE=3V遠大於飽和電壓VCE(sat)≈0.2V，表示BC接面反偏。兩條件同時滿足→順向主動區。
