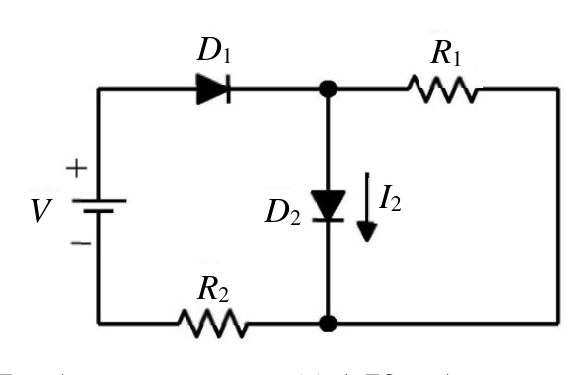

如下圖所示，假設矽二極體 D1 及 D2 的導通壓降均為 $0.7$ V，且 $V=10$ V、$R1=2$ k$\Omega$、$R2=5$ k$\Omega$，$I2$ 值為何？

正確答案。從圖中分析：D1順向導通(壓降0.7V)，電流從V+經D1到節點A；D2也順向導通(壓降0.7V，電流向下為I2)；R1連接節點A到右側回路底部；R2連接底部節點到V−。節點A電壓：V_A = V − V_D1 = 10 − 0.7 = 9.3V。R2下端接地，上端接節點B（D2陰極與R2頂端）。節點B電壓 = V_D2 = 0.7V（D2導通壓降，陽極接A，陰極接B）。等等，需重新分析電路拓撲：由圖可知，V+→D1→節點A，節點A→R1→回到V−右側；節點A→D2（向下）→節點B→R2→V−。因此：節點A電壓 = 10 − 0.7 = 9.3V。節點B = 節點A − V_D2 = 9.3 − 0.7 = 8.6V。I_R2 = V_B / R2 = 8.6 / 5000 = 1.72 mA。I_R1 = V_A / R1 = 9.3 / 2000 = 4.65 mA。KCL at 節點A：I_D1 = I_R1 + I2，KCL at 節點B：I2 = I_R2 = 1.72mA？再核查：圖中R1右端接V−頂端（與V+同側），重新看圖：V+→D1→節點A，節點A分兩路：(1)→R1→V−；(2)→D2（I2向下）→節點B→R2→V−。節點A=9.3V，節點B=9.3−0.7=8.6V。I_R1=9.3/2k=4.65mA，I_R2=8.6/5k=1.72mA，KCL節點A：I_total=I_R1+I2，KCL節點B：I2=I_R2=1.72mA…但答案是B(1.37mA)。重新檢視：圖顯示R1在右上、R2在左下，V+→D1（向右）→節點A，節點A→D2（向下，I2）→節點B；R1連節點A→右側→節點B（R1與D2並聯）；R2連節點B→V−。這樣：節點A=9.3V，D2兩端=0.7V，節點B=8.6V。I_R1=(9.3−8.6)/2k=0.35mA，I_R2=8.6/5k=1.72mA，KCL節點B：I2+I_R1=I_R2 → I2=1.72−0.35=1.37mA ✓
