五等-電子工程電子學大意112 年第 3 題單選題

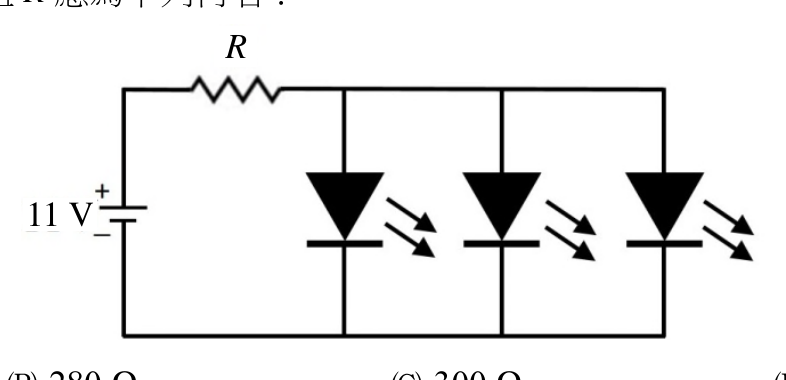

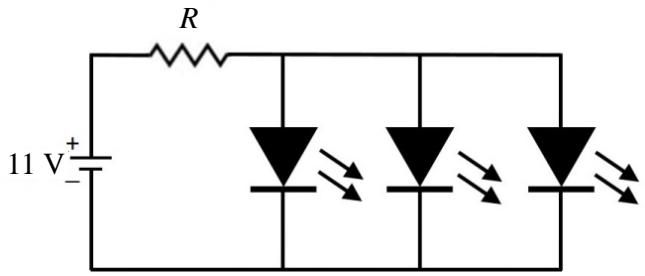

一個發光二極體(LED)發光,需要 2 V 電壓及 10 mA 電流。LED 最高可承受的電壓為 2.6 V,和瞬間電流為 200 mA,超過此限度,LED 則會燒毀。此相同的三個 LED 並聯,電路如圖所示,要使 LED 能發光,則最大限流電阻 R 應為下列何者?
A$15 \Omega$
B$280 \Omega$
C300 Ω正確答案
D350 Ω
C正確答案
三個LED並聯,每個LED需2V/10mA,電源11V,求最大限流電阻R(使LED剛好能發光的最大R值)。
逐選項解析
A$15 \Omega$✕ 易錯陷阱
15Ω極小,電流=9V÷15Ω=600mA,每個LED分到200mA,已達瞬間燒毀上限,完全不符合保護要求,此選項為陷阱。
B$280 \Omega$✕ 錯誤
R=280Ω,總電流=9V÷280Ω≈32.1mA,每個LED約10.7mA,雖可發光但未達最大R條件,且計算值不整。
