地方特考電子學大意110 年第 21 題單選題

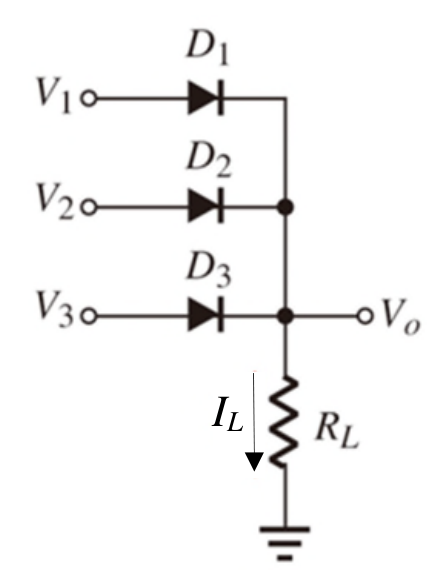

如圖所示之理想二極體電路，若 $R_{L} = 1 k Ω$ ， $V_{1} = 2 V$ 、 $V_{2} = - 2 V$ 、 $V_{3} = 4 V$ ，則流經電阻的電流為何？

題目附圖

A

1 mA

B

2 mA

C

3 mA

D

4 mA

正確答案

答案與詳解

D

正確答案

OR閘二極體電路：三個輸入取最大值，V_o = max(V1,V2,V3) = 4V，電流 = 4V/1kΩ = 4mA

為什麼答案是 D

圖中三路輸入V1=2V、V2=-2V、V3=4V各串一顆理想二極體後並聯至Vo節點。只有輸入電壓最高的D3(V3=4V)會順向導通，其餘二極體反偏截止。故Vo=4V，I_L=4V/1kΩ=4mA

考點：OR電路誤判考點：二極體OR誤判考點：錯誤疊加考點：二極體OR電路
