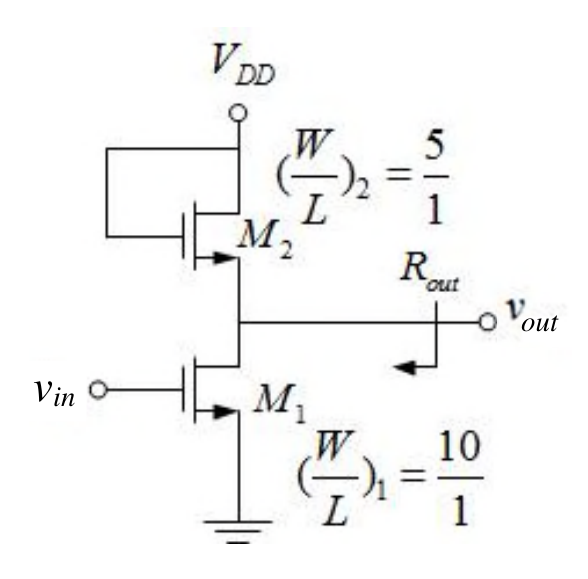

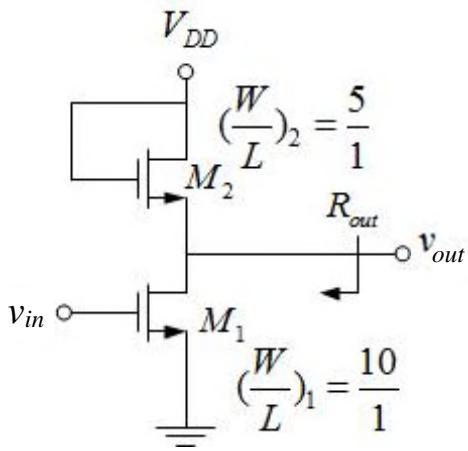

如圖所示之放大器電路，假設此電路之直流偏壓電流為 $1\mathrm{mA}$ ，電晶體 M1 與 M2 之參數如下：${\mu }_{n1}{C}_{ox}={\mu }_{n2}{C}_{ox}=200\mu {A/V}^2$ ，$V_{TH1}=V_{TH2}=0.4\mathrm{V}$ 且 ${\lambda }_1={\lambda }_2=0.1{\mathrm{V}}^{-1}$；求此放大器電路之小信號輸出電阻 $R_{out}$ 之值為何？

計算步驟：(1) 求gm：ID=1mA，(W/L)1=10，μnCox=200μA/V²，gm1=√(2·μnCox·(W/L)1·ID)=√(2×200×10⁻⁶×10×10⁻³)=2mA/V；(2) 求gm2：(W/L)2=5，gm2=√(2×200×10⁻⁶×5×10⁻³)=√(2×10⁻⁶)≈1.414mA/V；(3) 求ro：ro=1/(λ·ID)=1/(0.1×10⁻³)=10kΩ，ro1=ro2=10kΩ；(4) M2閘汲短接，小信號阻抗≈1/gm2∥ro2；1/gm2=1/1.414mA/V≈707Ω；1/gm2∥ro2≈707∥10000≈658Ω；(5) Rout=ro1∥(1/gm2∥ro2)=10000∥658≈619Ω。答案為619Ω。
