初考-電子工程電子學大意10429單選題

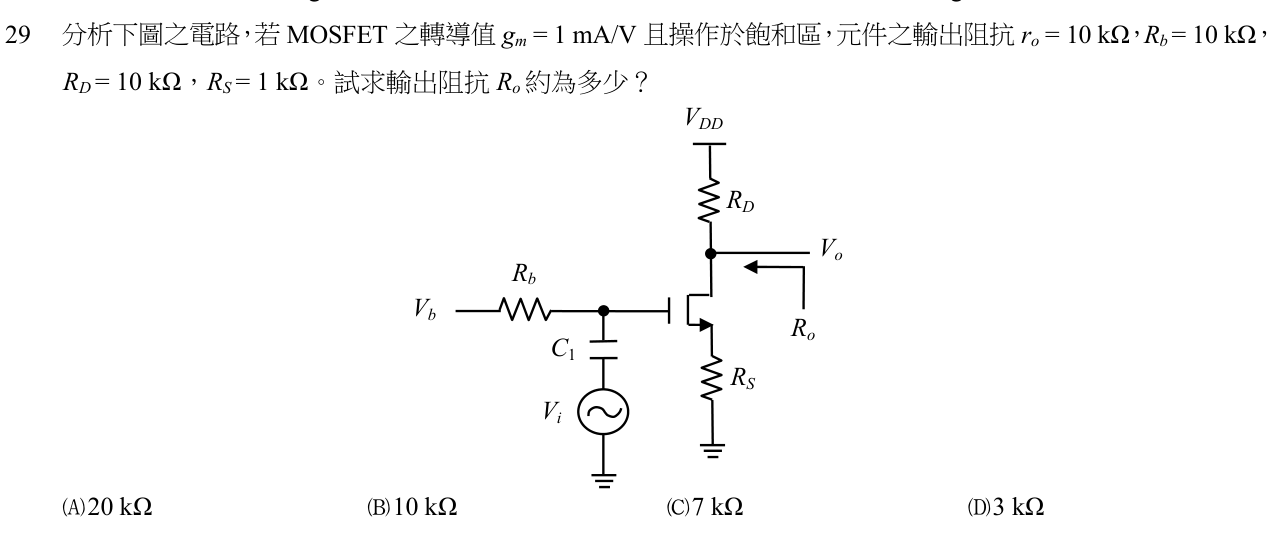

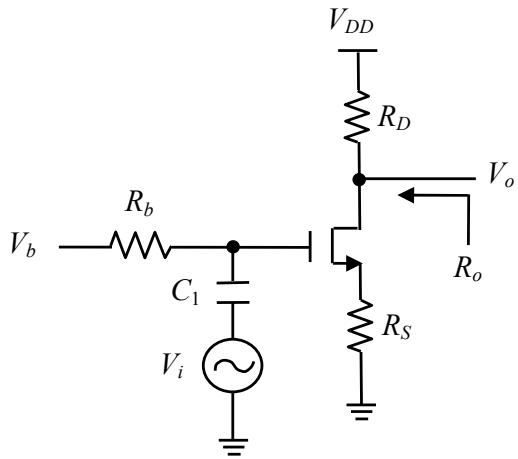

分析下圖之電路 , 若MOSFET 之轉導值 gm = 1 mA/V 且操作於飽和區 , 元件之輸出阻抗ro = 10 kΩ,Rb = 10 kΩ,RD = 10 kΩ,RS = 1 kΩ。試求輸出阻抗 Ro 約為多少?

題目附圖
A20 kΩ
B10 kΩ
C7 kΩ正確答案
D3 kΩ
答案與詳解
C
正確答案
共源極含源極退化電阻時,由汲極看入的輸出阻抗為 \(R_D \parallel [r_o(1+g_m R_S)+R_S]\),約 7 kΩ。
