如圖之差動對電路，電晶體之 $g_{m}=4\ mA/V$ ， $V_{t}=0.5\ V$ ， $R_{L}=10\ k\Omega$ ， $R_{D}=5\ k\Omega$ ， $R_{S}=0.25\ k\Ome…

Question

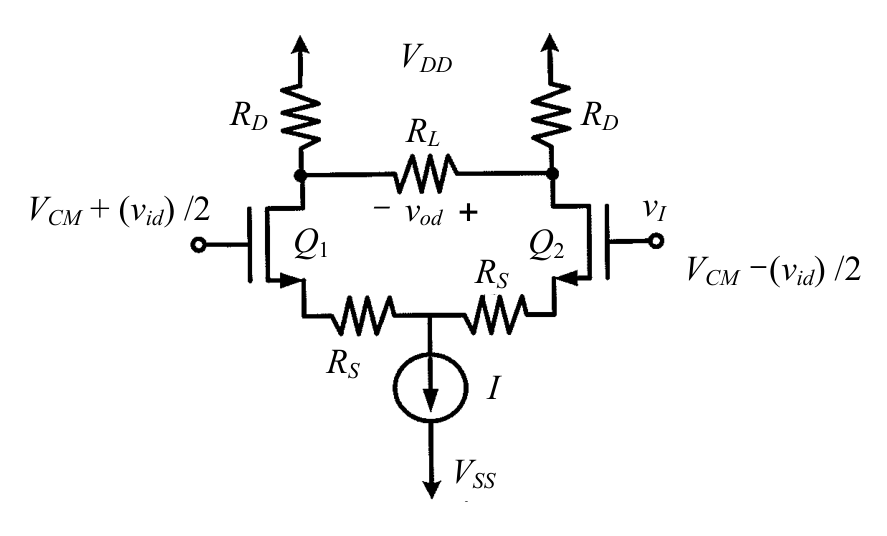

如圖之差動對電路，電晶體之 $g_{m}=4\ mA/V$ ， $V_{t}=0.5\ V$ ， $R_{L}=10\ k\Omega$ ， $R_{D}=5\ k\Omega$ ， $R_{S}=0.25\ k\Omega$ ， $I=0.8\ mA$ ， $V_{DD}=-V_{SS}=5\ V$ ，求使電晶體維持工作於飽和模式之共模輸入電壓之最大值 $V_{CMmax}$ 為何？
(A) 2.5 V
(B) 3 V
(C) 3.5 V
(D) 5 V

Accepted Answer

正確答案為 C。 差動對共模輸入上限 V_CMmax 取決於「電晶體維持飽和」與「電流源維持飽和」兩者之較小值，本題瓶頸在輸入端電晶體。 (A) 【漏加Vt】2.5V 可能是誤將 VD 當作 VCM_max，或忘記加上臨界電壓 Vt=0.5V。飽和條件要求 VGD ≤ Vt，即 VCM ≤ VD + Vt，少加 Vt 是常見計算失誤。 (B) 【電流誤用】3V 無明確對應物理意義，可能為計算過程中數值代錯（如誤用總電流 0.8mA 而非半電流 0.4mA 計算 VD），導致 VD 偏低進而使結果錯誤。

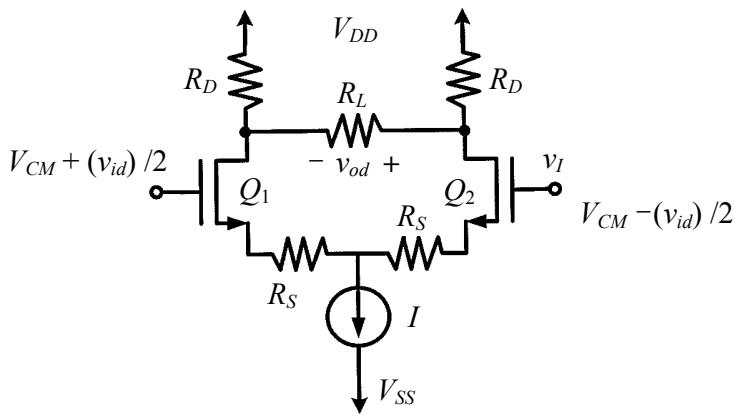

如圖之差動對電路，電晶體之 $g_{m} = 4 m A / V$ ， $V_{t} = 0.5 V$ ， $R_{L} = 10 k Ω$ ， $R_{D} = 5 k Ω$ ， $R_{S} = 0.25 k Ω$ ， $I = 0.8 m A$ ， $V_{D D} = - V_{S S} = 5 V$ ，求使電晶體維持工作於飽和模式之共模輸入電壓之最大值 $V_{C M ma x}$ 為何？

逐選項解析
