初考-電子工程電子學大意105 年第 38 題單選題

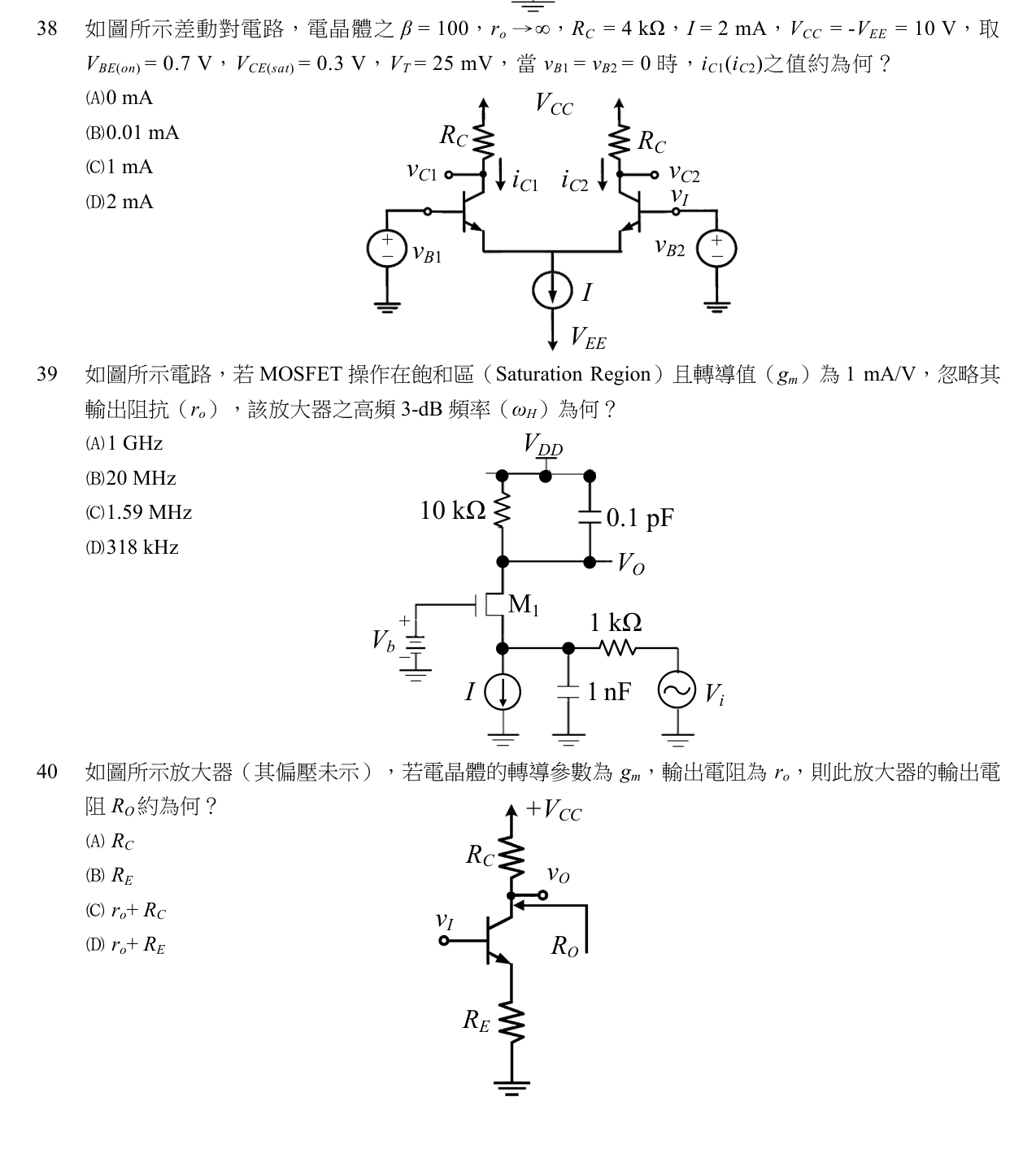

如圖所示差動對電路，電晶體之 $β = 100$ ， $r_{o} \to \infty$ ， $R_{C} = 4 k Ω$ ， $I = 2 m A$ ， $V_{C C} = - V_{E E} = 10 V$ ，取 $V_{B E (o n)} = 0.7 V$ ， $V_{C E (s a t)} = 0.3 V$ ， $V_{T} = 25 mV$ ，當 $v_{B 1} = v_{B 2} = 0$ 時， $i_{C 1}$ ( $i_{C 2}$ )之值約為何？

0 m A

0.01 m A

1 m A

正確答案

2 m A

答案與詳解

正確答案

差動對在共模平衡時，尾電流 I 平均分配到兩管，故 $i_{C1}=i_{C2}=I/2=1\,\text{mA}$。
