初考-電子工程電子學大意105 年第 9 題單選題考點：二極體截止誤判考點：計算錯誤

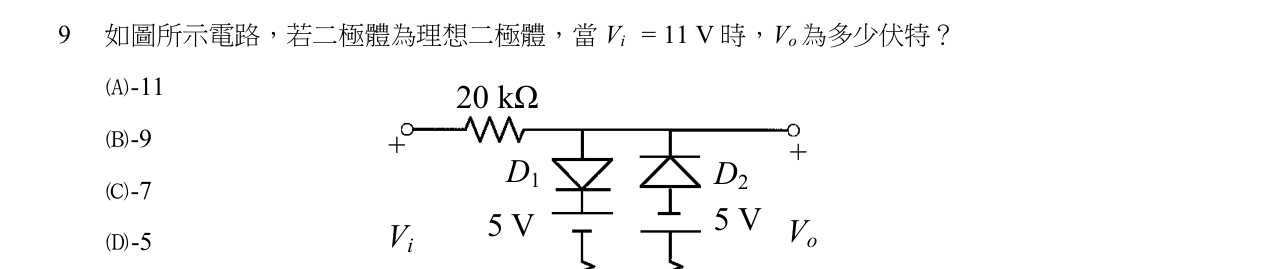

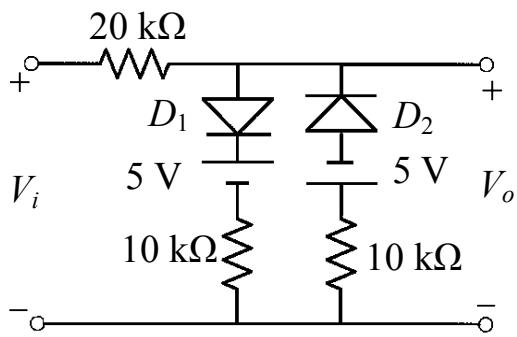

如圖所示電路，若二極體為理想二極體，當 時， 為多少伏特？

題目圖片
A-11
B-9
C-7正確答案
D-5
答案與詳解
C
正確答案
理想二極體電路分析：判斷 D1 導通、D2 截止，簡化電路後利用 KVL 或分壓公式計算 Vo 數值為 7V，對照選項符號選 -7V。

逐選項解析

A-11二極體截止誤判✕ 易錯陷阱
-11V 為輸入電壓 Vi 的數值（若考慮極性）。若誤判二極體皆截止且輸出端開路，Vo 會等於 Vi，但此處 D1 會導通，故錯誤。
B-9計算錯誤✕ 錯誤
-9V 為計算錯誤結果。可能誤將電阻分壓比例算錯，或錯誤疊加電源電壓（如 11-2=9 等無意義計算）。
C-7✓ 正確
D-5✕ 易錯陷阱
