身心障礙人員考試身障五等-電子工程電子學大意112 年第 20 題單選題

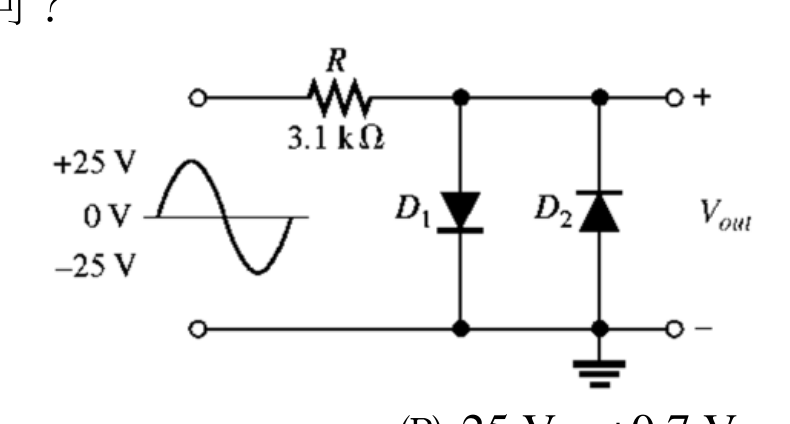

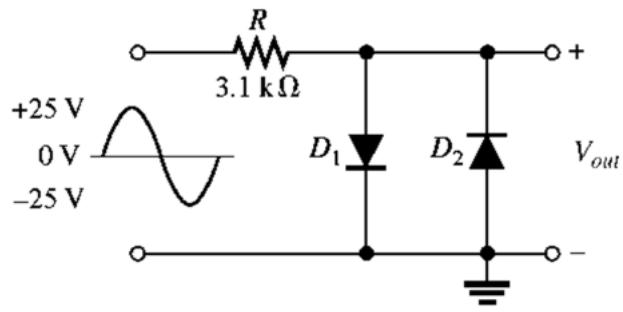

如圖所示電路，圖中的正弦波為輸入電壓，若二極體的切入電壓為 0.7 V，則 Vout 的範圍為何？
A-25 V～+25 V
B-25 V～+0.7 V
C-0.7 V～+0.7 V正確答案
D-0.7 V～+25 V
C正確答案
雙二極體並聯鉗位電路：D1正向導通限制正電壓上限為+0.7V，D2反向（實為正向）導通限制負電壓下限為-0.7V，輸出被夾在±0.7V之間。
為什麼答案是 C
圖中D1與D2反向並聯於輸出節點：正半週輸入超過+0.7V時D1導通將輸出鉗在+0.7V；負半週輸入低於-0.7V時D2導通將輸出鉗在-0.7V，故輸出被限制在-0.7V～+0.7V之間，3.1kΩ串聯電阻承擔剩餘電壓差。
載入中…
完整詳解
Pro · 無限重點 雙二極體並聯鉗位電路：D1正向導通限制正電壓上限為+0.7V，D2反向（實為正向）導通限制負電壓下限為-0.7V，輸出被夾在±0.7V之間。
圖中D1陽極朝下（陰極朝上接節點），D2陽極朝下（陰極朝上接節點），兩者均以切入電壓0.7V鉗制輸出，正負半週都被夾住→輸出範圍-0.7V～+0.7V。
逐選項分析
A✕
若輸出完全不受限制才會是-25V～+25V，但圖中兩顆二極體明確鉗位，不可能全程通過原始訊號。
B✕ 陷阱
只考慮正半週被D1限制在+0.7V，卻忽略負半週也會被D2（反向並聯）鉗制在-0.7V，誤以為負半週可下探-25V。
C✓ 正確
圖中D1與D2反向並聯於輸出節點：正半週輸入超過+0.7V時D1導通將輸出鉗在+0.7V；負半週輸入低於-0.7V時D2導通將輸出鉗在-0.7V，故輸出被限制在-0.7V～+0.7V之間，3.1kΩ串聯電阻承擔剩餘電壓差。
D✕ 陷阱
與B相反，只考慮負半週被鉗在-0.7V，忽略正半週被D1鉗在+0.7V，誤以為正半週可升至+25V。
雙二極體鉗位電路（Limiter/Clipper）工作狀態
| 輸入狀態 | 作用元件 | 導通條件 | 輸出電壓 |
|---|
| 正半週 Vin > +0.7V | D1 正向導通 | Vout 試圖超過 +0.7V | +0.7 V（鉗位） |
| 正半週 0 < Vin ≤ +0.7V | 兩者皆截止 | 電壓未達切入電壓 | ≈ Vin（原始訊號） |
| 負半週 Vin < -0.7V | D2 正向導通 | Vout 試圖低於 -0.7V | -0.7 V（鉗位） |
| 負半週 -0.7V ≤ Vin < 0 | 兩者皆截止 | 電壓未達切入電壓 | ≈ Vin（原始訊號） |
圖中D1與D2方向相反並聯，考生容易只注意其中一顆二極體的方向而誤選B或D（只鉗制單側）。關鍵是兩顆二極體互補：一顆負責鉗制正半週，另一顆負責鉗制負半週，串聯電阻3.1kΩ則承擔剩餘電壓差，保護二極體不過載。
