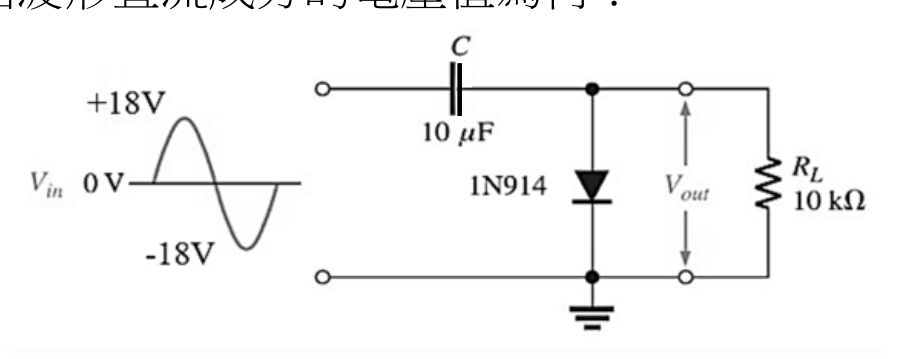

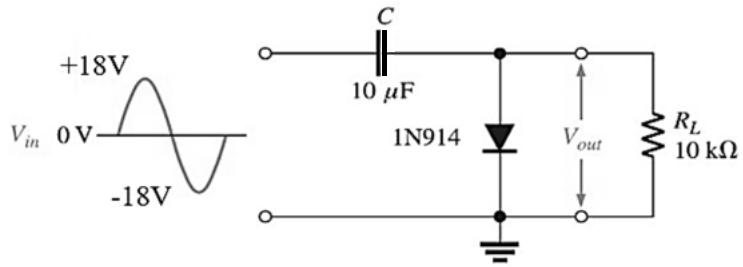

假設二極體導通電壓為 0.7 V 及 RC 時間常數遠大於輸入訊號週期，如圖所示電路，輸出波形直流成分的電壓值為何？
A-18.7 V
B18.7 V
C17.3 V
D-17.3 V正確答案
答案與詳解
為什麼答案是 D
正確答案。圖中電容串聯、1N914二極體陽極向上（正半週導通），電容充電至Vp-0.7=17.3 V。輸出直流成分= -(Vp - Vd) = -(18 - 0.7) = -17.3 V。
考點：符號方向錯誤考點：箝位方向混淆考點：負峰值箝位電路
載入中…
正確答案。圖中電容串聯、1N914二極體陽極向上（正半週導通），電容充電至Vp-0.7=17.3 V。輸出直流成分= -(Vp - Vd) = -(18 - 0.7) = -17.3 V。
