📖 閱讀測驗 · 共用前文

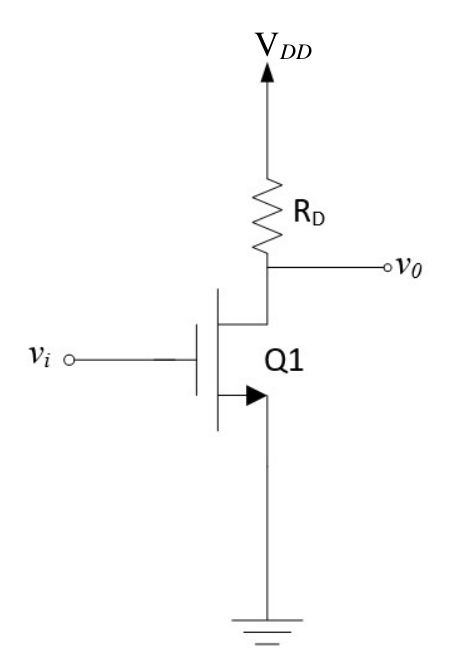

在 NMOS 反相器電路中,當輸入 vi = VDD 時,若負載電阻 RD 變大,則輸出 v0 將會如何?
承上題，當輸入電壓 vi =0，且 RD 負載電阻變大時，則 v0 將為何？
A增大
B降低
C不變正確答案
D為零
答案與詳解
為什麼答案是 C
vi=0使MOSFET截止，汲極電流ID=0。根據 v0 = VDD - ID*RD，當ID=0時，v0 = VDD，無論RD多大皆保持不變。
考點：截止區特性考點：歐姆定律考點：直流分析考點：節點電壓
