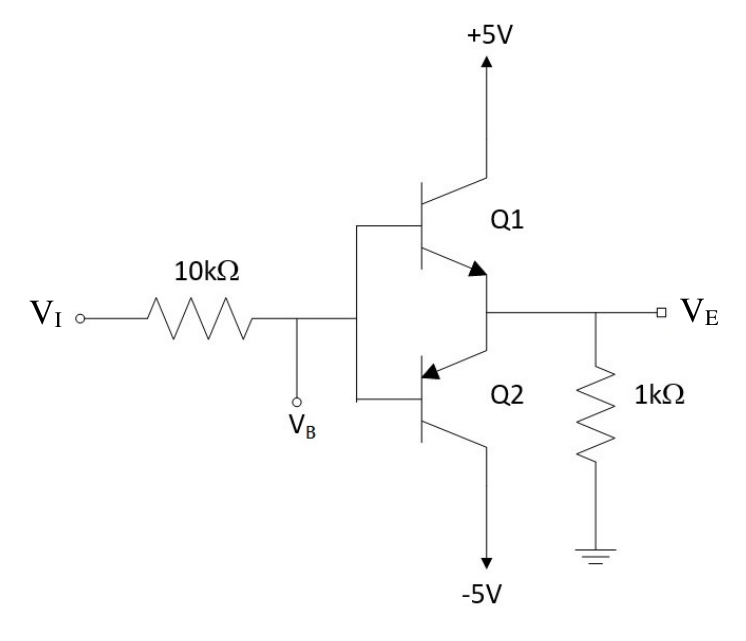

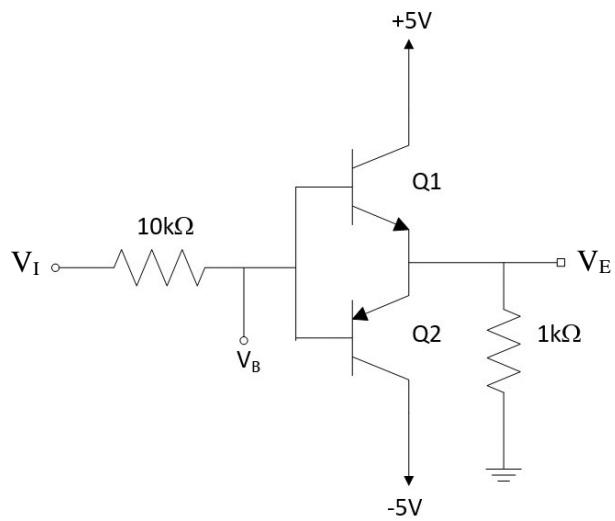

如圖所示之電路，雙極性接面電晶體 β 值均為 199，VI=2.7V 時，VE 約為何？
A1.3 V
B1.5 V
C1.7 V
D1.9 V正確答案
答案與詳解
為什麼答案是 D
精算：VB≈VI=2.7V(10kΩ串聯，基極電流IB極小但需計入)。VE=VB - VBE(Q1)；Q2為PNP，其射極即VE節點，集極接-5V，VE由Q1射極/Q2射極共節點決定。β=199時IE=(β+1)IB=200IB，VE/1kΩ=IE，VB=VI-IB×10k，VBE=0.7V，聯立：VE=VB-0.7，VB=2.7-IB×10k，VE=IE×1k=200IB×1k，代入VE=2.7-10k×IB-0.7=2.0-10000IB，又VE=200000IB，所以200000IB+10000IB=2.0，210000IB=2.0，IB≈9.52μA，VE=200×9.52μ×1000≈1.904V≈1.9V。
考點：VBE壓降計數錯誤考點：射極隨耦輸出電壓考點：基極電流壓降估算考點：射極隨耦KVL精算
