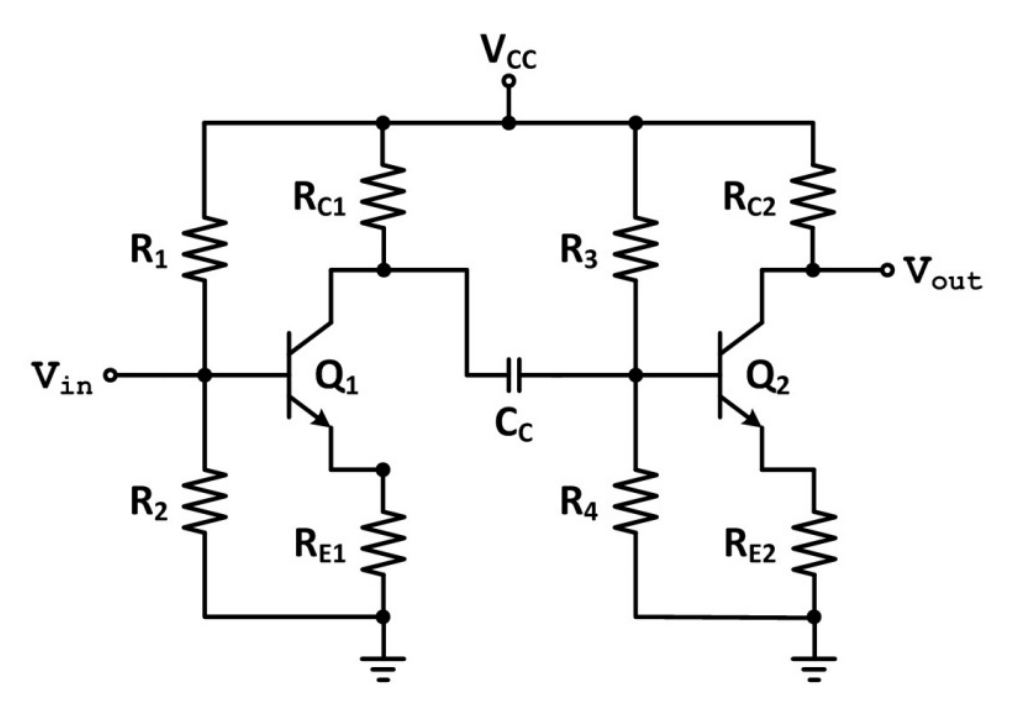

考慮如下電路中電容器 $C_{c}$ 對電壓增益之影響。假設所有電晶體的參數均為 $\beta=200, r_{\pi}=5.21 k\Omega, R_{1}=R_{3}=55 k\Omega, R_{2}=R_{4}=31 k\Omega, R_{C1}=R_{C2}=3.5 k\Omega, R_{E1}=R_{E2}=1 k\Omega$ 。下列電路中已知 $C_{c}=386 nF$ ，請問低頻響應的 3dB 頻率約為多少？ (A) 19 MHz (B) 1.9 MHz (C) 190 Hz (D) 19 Hz

身心障礙人員考試身障五等-電子工程電子學大意112 年第 35 題單選題考點：高頻誤導考點：單位誤算

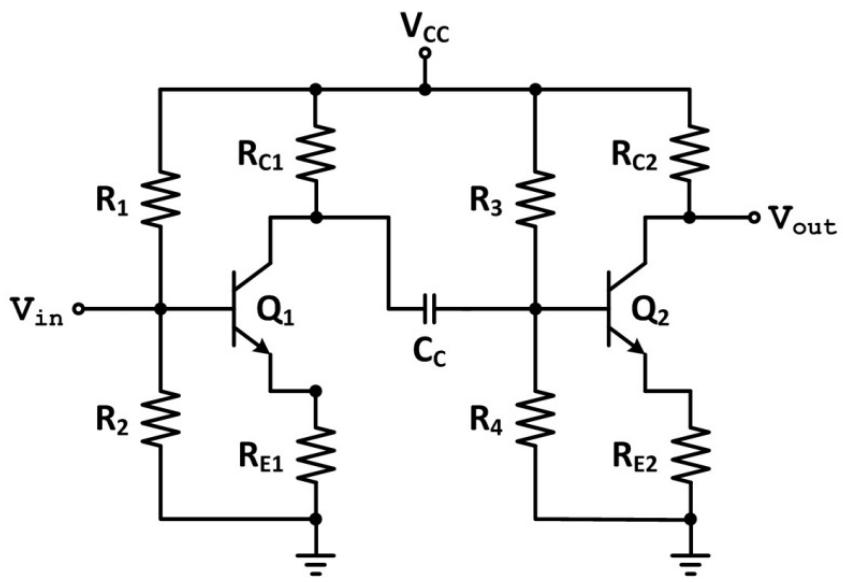

考慮如下電路中電容器 $C_{c}$ 對電壓增益之影響。假設所有電晶體的參數均為 $β = 200, r_{π} = 5.21 k Ω, R_{1} = R_{3} = 55 k Ω, R_{2} = R_{4} = 31 k Ω, R_{C 1} = R_{C 2} = 3.5 k Ω, R_{E 1} = R_{E 2} = 1 k Ω$ 。下列電路中已知 $C_{c} = 386 n F$ ，請問低頻響應的 3dB 頻率約為多少？

A19 MHz

B1.9 MHz

C190 Hz

D19 Hz正確答案

答案與詳解

正確答案

耦合電容決定低頻3dB頻率，需計算輸出端等效電阻與Cc組成之高通RC電路時間常數。

A19 MHz高頻誤導✕ 易錯陷阱

19MHz為高頻響應量級，通常由電晶體內部寄生電容（如C_μ、C_π）決定，與外部耦合電容Cc無關，屬頻率範圍誤導選項。

B1.9 MHz單位誤算✕ 易錯陷阱

1.9MHz仍屬中高頻範圍，可能是誤將r_π或R_C直接與Cc計算所致，未考慮完整等效電阻或單位換算錯誤（nF誤當μF）。

C190 Hz✕ 錯誤

D19 Hz✓ 正確
