鐵路人員考試高員三級-電子工程電子學大意104 年第 29 題單選題

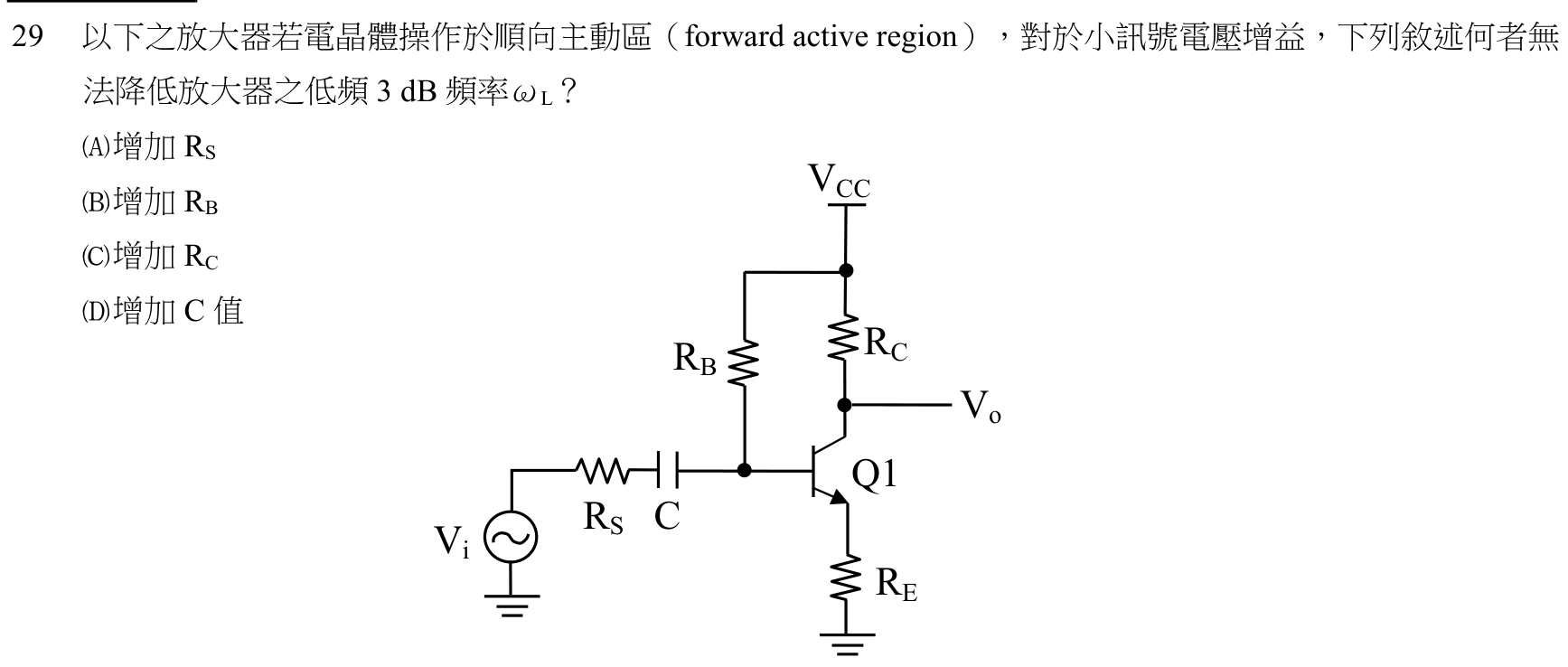

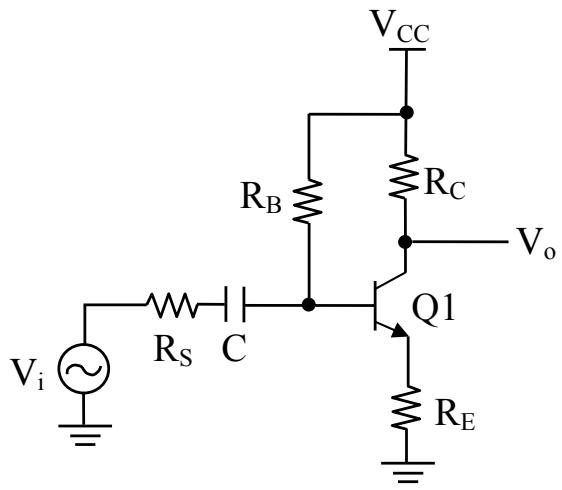

以下之放大器若電晶體操作於順向主動區（forward active region），對於小訊號電壓增益，下列敘述何者無法降低放大器之低頻 3 dB 頻率 $ω_{L}$ ?

A增加

R_{S}

B增加

R_{B}

C增加

R_{C}

正確答案

D增加

C

值

答案與詳解

正確答案

低頻3dB頻率由輸入耦合電容C與其看入的等效電阻決定，集極電阻Rc位於輸出端，不影響該時間常數。

A增加 RS✕ 錯誤

增加Rs會增加電容C看入的等效電阻Req，使時間常數變大，進而降低ωL。

B增加 RB✕ 錯誤

增加Rb會增加電容C看入的等效電阻Req，使時間常數變大，進而降低ωL。

C增加 RC✓ 正確

D增加 C 值✕ 錯誤

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解

以下之放大器若電晶體操作於順向主動區（forward active region），對於小訊號電壓增益，下列敘述何者無法降低放大器之低頻 3 dB 頻率 ωL​ ?
