鐵路人員考試高員三級-電子工程電子學大意104 年第 14 題單選題

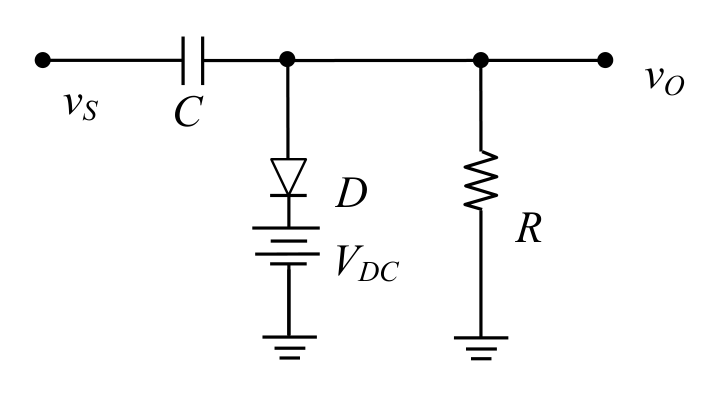

如圖所示二極體電路,假設二極體導通電壓 VD0=0.7 V ,已知電壓 vS(t)=12sin(120πt)V 、 C=47μF 、 VDC=3 V 、R 為無窮大,在穩態時,電容 C 兩端的電壓約為多少?
A12 V
B11.7 V
C8.3 V正確答案
D3.7 V
C正確答案
此電路為直流箝位電路(DC Clamper),電容C兩端電壓等於輸入峰值減去二極體壓降再減去VDC,約8.3V。
逐選項解析
A12 V✕ 錯誤
12V是輸入峰值,完全忽略了二極體壓降(0.7V)和VDC(3V)的影響,計算不完整。
B11.7 V✕ 易錯陷阱
11.7V = 12 - 0.7,只扣除了二極體導通電壓,卻遺漏了VDC = 3V的貢獻,是常見的半對陷阱。
