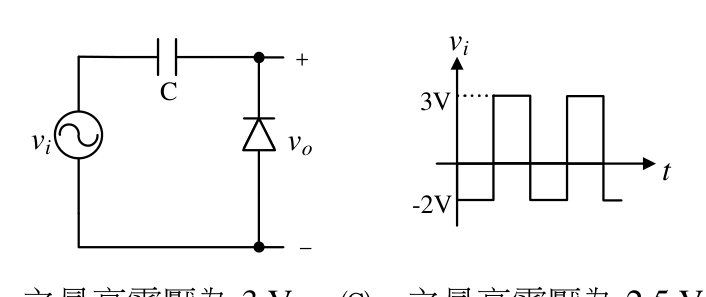

下圖中之電路若二極體之導通電壓與導通電阻皆為 0，電容 C 之初始電壓為 0 V，vi 之輸入如圖所示，下列敘述何者正確？

正確答案。電路為正向箝位電路(Positive Clamper)。電容C串聯在輸入端，二極體並聯於輸出端（陽極接地、陰極接上）。vi輸入為+3V到-2V的方波，初始電容電壓為0V。當vi=-2V時，二極體導通（導通電壓為0），電容充電至2V（使輸出被箝位在0V）。之後整個波形向上平移2V：原-2V→0V，原+3V→+5V。因此vo最高電壓為5V。
