鐵路人員考試高員三級-電子工程電子學大意109 年第 3 題單選題

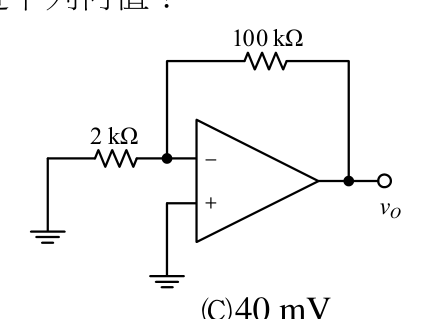

如圖所示的 OP AMP 放大器，其輸出 V。假若此輸出電壓是由偏移電壓（offset voltage）所造成的。問偏移電壓之絕對值最接近下列何值？

題目圖片
A4 mV正確答案
B20 mV
C40 mV
D200 mV
答案與詳解
A
正確答案
反相放大器增益為-50，輸出-0.2V反推偏移電壓=0.2V/50=4mV

逐選項解析

A4 mV✓ 正確
B20 mV✕ 錯誤
20mV為錯誤計算，可能誤用增益為10（100k/10k）所得，但電路輸入電阻為2kΩ而非10kΩ。
C40 mV✕ 易錯陷阱
40mV為干擾選項，可能誤將Vo直接除以5或其他錯誤增益，未正確讀取Rin=2kΩ導致增益算成5。
D200 mV✕ 錯誤
