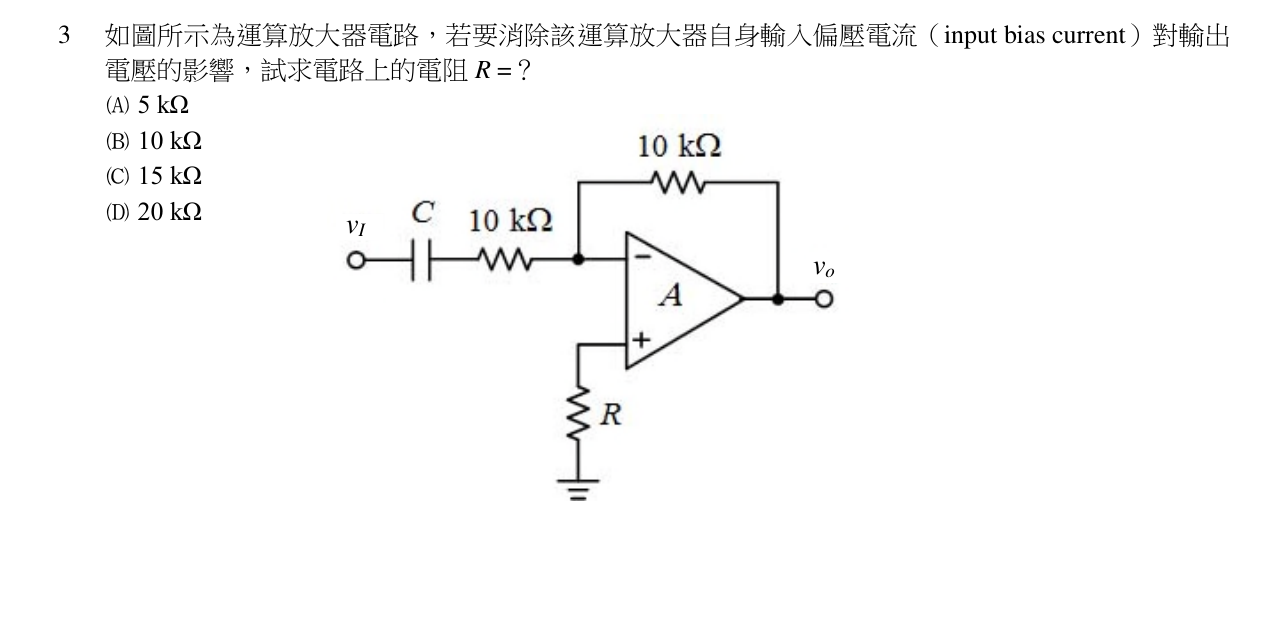

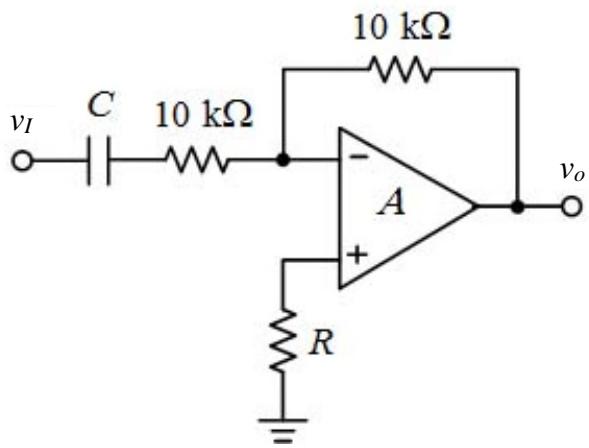

如圖所示為運算放大器電路，若要消除該運算放大器自身輸入偏壓電流（input bias current）對輸出電壓的影響，試求電路上的電阻 R =？
A5 kΩ
B10 kΩ正確答案
C15 kΩ
D20 kΩ
B正確答案
消除運算放大器輸入偏壓電流影響的關鍵，是讓兩輸入端看出去的直流等效電阻相等。因輸入端有電容阻隔直流，反相端直流電阻僅剩回授電阻 10kΩ，故 R 應為 10kΩ。
為什麼答案是 B
正確。計算輸入偏壓電流影響需作直流分析。直流時電容 C 開路，反相端看出去的直流等效電阻僅剩回授電阻 10kΩ。為消除影響，非反相端電阻 R 需等於反相端直流等效電阻，故 R = 10kΩ。
載入中…
完整詳解
Pro · 無限重點 消除運算放大器輸入偏壓電流影響的關鍵，是讓兩輸入端看出去的直流等效電阻相等。因輸入端有電容阻隔直流，反相端直流電阻僅剩回授電阻 10kΩ，故 R 應為 10kΩ。
直流分析下電容視為開路，反相端等效電阻僅剩回授電阻 10kΩ。令非反相端電阻 R = 反相端等效電阻，秒解 R = 10kΩ。
逐選項分析
A✕ 陷阱
錯誤。若忽略電容 C 的直流阻隔作用，死背公式 R = R1 // Rf，會算出 10k // 10k = 5kΩ，這是本題精心設計的最大陷阱。
B✓ 正確
正確。計算輸入偏壓電流影響需作直流分析。直流時電容 C 開路，反相端看出去的直流等效電阻僅剩回授電阻 10kΩ。為消除影響，非反相端電阻 R 需等於反相端直流等效電阻，故 R = 10kΩ。
C✕
錯誤。15kΩ 為無意義之干擾選項，不符合電阻匹配原則。
D✕
錯誤。20kΩ 為誤將輸入電阻與回授電阻直接相加之結果，完全不符合直流等效電阻之計算邏輯。
消除輸入偏壓電流影響之電阻匹配
| 端點 | 直流等效電阻 | 計算說明 |
|---|
| 反相端 (-) | 10 kΩ | 電容 C 阻隔直流，輸入端 10kΩ 斷路，僅剩回授電阻 10 kΩ |
| 非反相端 (+) | R | 直接接地之電阻 R |
| 匹配條件 | R = 10 kΩ | 兩端直流等效電阻必須相等 (R+ = R-) |
最大的陷阱在於死背公式「補償電阻 = 輸入電阻 // 回授電阻」。本題輸入端串聯了電容 C，在計算直流偏壓時電容視為開路，因此輸入電阻 10kΩ 不在直流路徑上，絕對不能拿來並聯！
