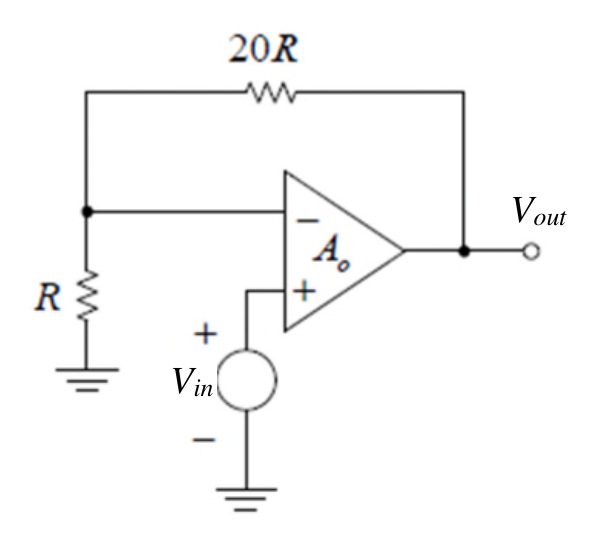

如圖所示之電路，假如 ，求此電路之閉迴路增益為何？
A12
B15
C19
D21正確答案
答案與詳解
為什麼答案是 D
圖中 Vin 接 OP AMP 正端（+），R 從反相端（−）接地，20R 從反相端接輸出（Vout）。當 Ao→∞，虛短路成立，套非反相放大公式：Av = 1 + 20R/R = 1 + 20 = 21
考點：錯誤計算考點：公式混用考點：符號錯誤考點：非反相放大器增益
