初考-電子工程電子學大意110 年第 35 題單選題

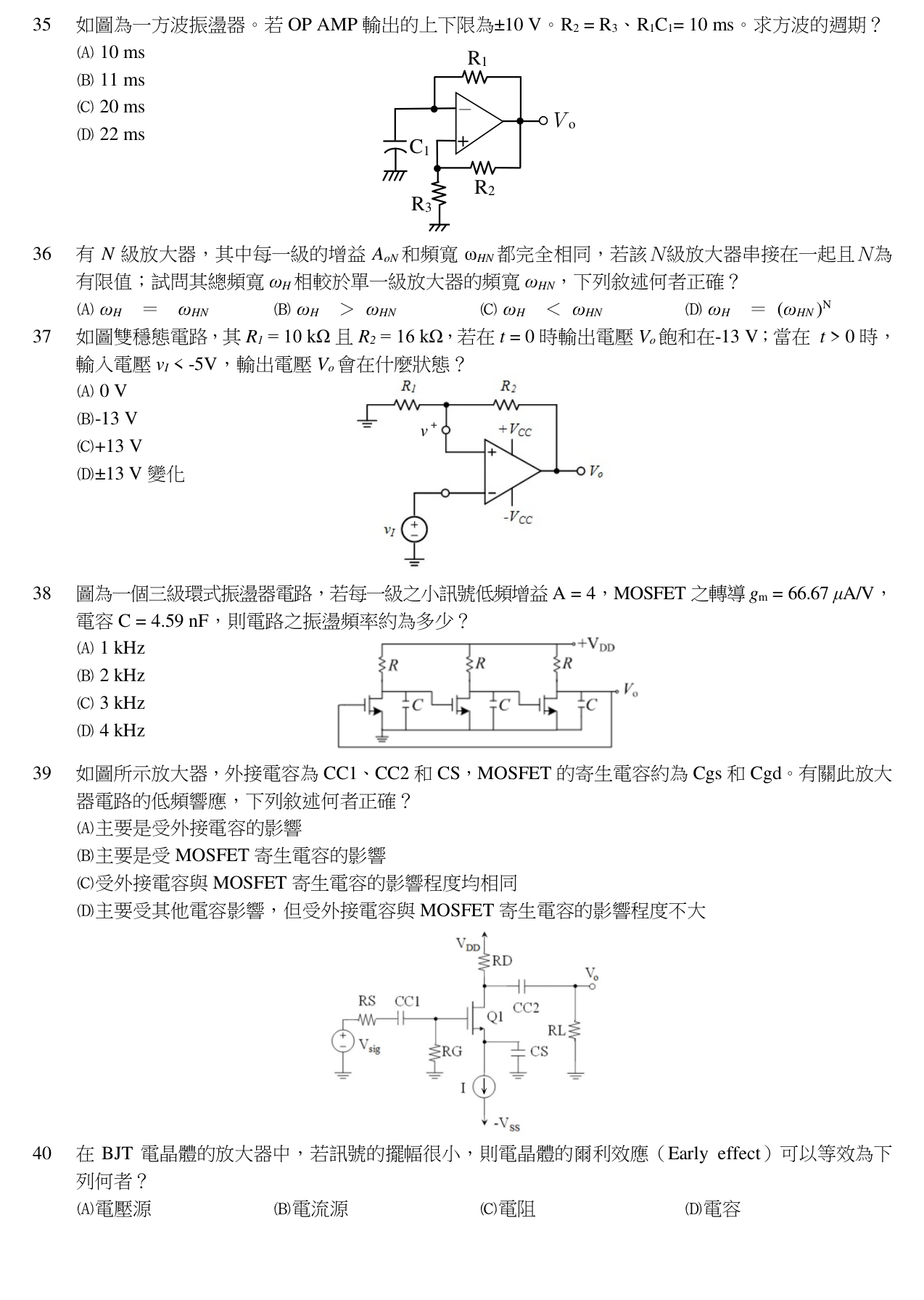

如圖為一方波振盪器。若 OP AMP 輸出的上下限為±10 V。 $R_{2} = R_{3}$ 、 $R_{1} C_{1} = 10 m s$ 。求方波的週期？

10

11

20

22

ms正確答案

答案與詳解

正確答案

方波振盪器週期 $T = 2R_1C_1\ln\!\left(1+\dfrac{2R_3}{R_2}\right)$，當 $R_2=R_3$ 時 $T=2R_1C_1\ln 3 \approx 21.97$ ms。

$2R_1C_1\ln 3 = 20\ln 3 \approx 21.97$ ms ≈ 22 ms。
