初考-電子工程電子學大意110 年第 20 題單選題考點：倍壓電路結構考點：濾波電路結構

圖示電路中 vI 為輸入電壓 vo 為輸出電壓，本電路為何種電路？

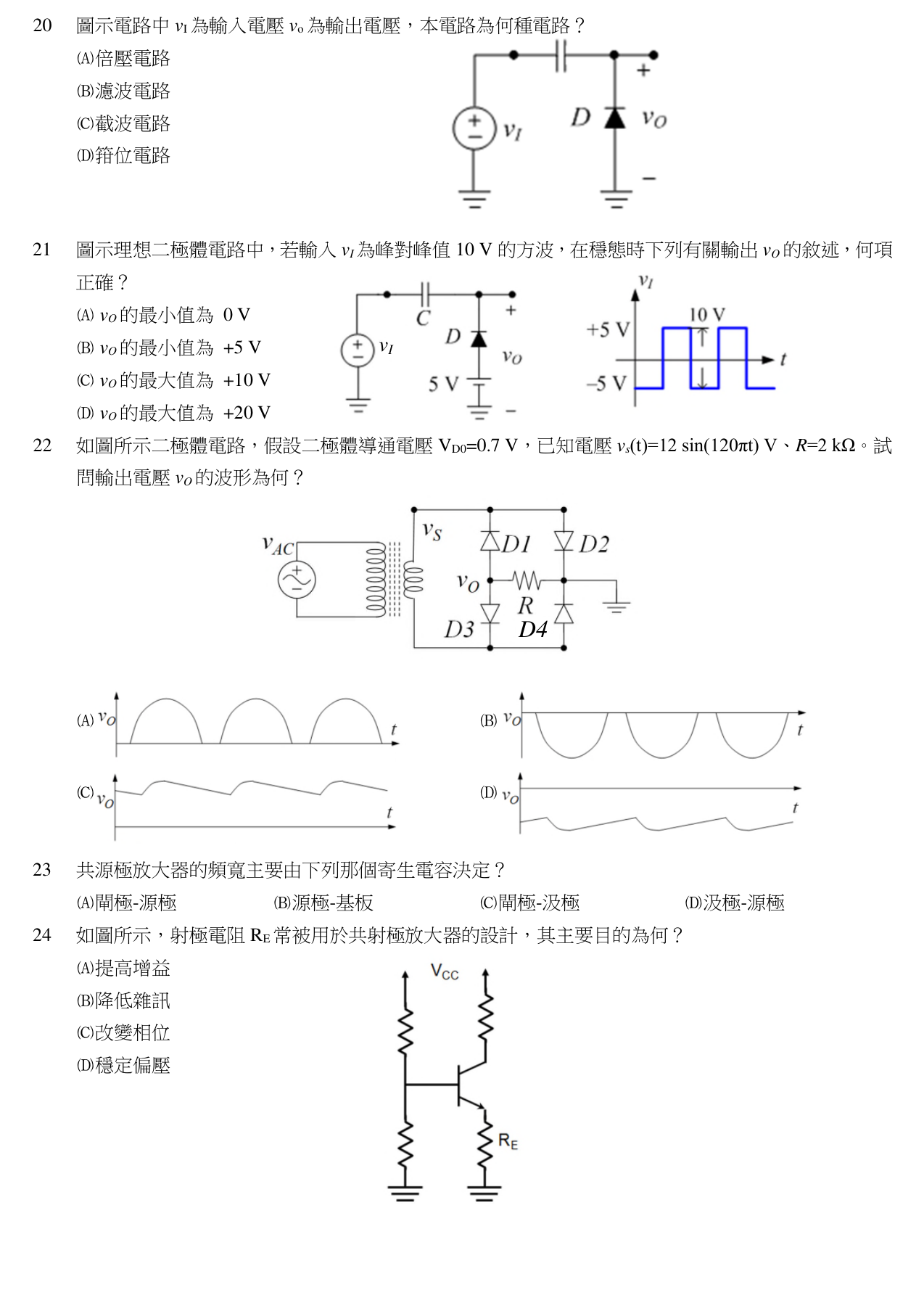

題目圖片
A倍壓電路
B濾波電路
C截波電路
D箝位電路正確答案
答案與詳解
D
正確答案
電容串聯、二極體並聯於輸出端，為典型「箝位電路」結構，用於平移信號直流位準。

逐選項解析

A倍壓電路倍壓電路結構✕ 錯誤
倍壓電路 (Voltage Doubler) 需要兩個二極體與兩個電容組合才能實現倍壓效果，本圖僅有一組元件，故錯誤。
B濾波電路濾波電路結構✕ 錯誤
濾波電路 (Filter) 多用於整流後平滑波形，通常為電容並聯負載或電感串聯，無此二極體與電容的特定配置，故錯誤。
C截波電路✕ 易錯陷阱
D箝位電路✓ 正確
