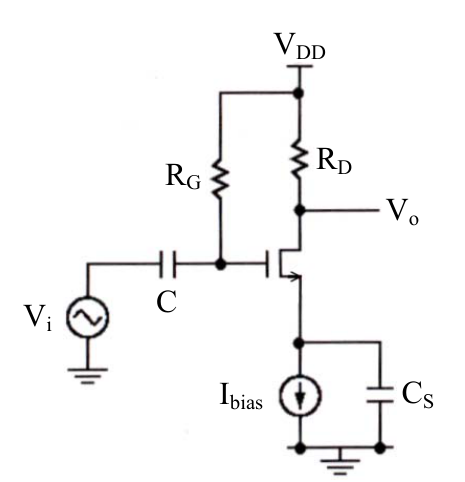

關於下列之放大器，若電晶體操作於飽和區，且電流源為理想，下列敘述何者錯誤？
AIbias 增加，若電晶體維持操作於飽和區，則其電壓增益越大
BCs=0 則其電壓增益為 0
C若 W/L 減少則電晶體可能從飽和區進入三極管區（triode region）正確答案
D若 RD 增加則電晶體可能從飽和區進入三極管區（triode region）
答案與詳解
為什麼答案是 C
柵極直流偏壓VG固定，源極接理想電流源Ibias。ID=Ibias固定，VGS=Vth+√(2Ibias/k'(W/L))。W/L減小→VGS增大→源極電壓VS=VG-VGS減小。漏極電壓VD=VDD-ID·RD不變。故VDS=VD-VS=VD-VG+VGS=(VD-VG+Vth)+Vov。飽和區條件VDS≥Vov，代入得VD-VG+Vth≥0，此條件與W/L無關。因此改變W/L不會改變VDS-Vov的值，電晶體不會因W/L減小而進入三極體區。故C敘述錯誤，為本題解答。
