稽納二極體穩壓電路中,稽納二極體的 Vz=5 V,電源 V=10 V,串聯電阻 R=2 kΩ,則負載 RL 的最小值 RLmin 約為多大?

警察鐵路電子學大意105 年第 14 題單選題

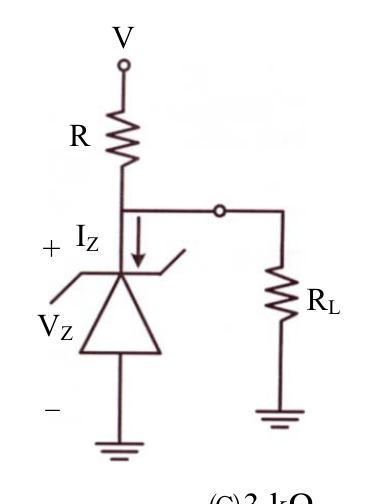

如圖電路，稽納二極體的 $V_{z} = 5$ V，電源 $V = 10$ V， $R = 2 kΩ$ ，則 $R_{L}$ 的最小值 $R_{L m i n}$ 約為多大？

1 kΩ

2 kΩ

正確答案

3 kΩ

4 kΩ

答案與詳解

正確答案

稽納穩壓電路中，R_L最小值對應稽納電流I_Z最小值趨近於0時，全部電流流向R_L的臨界條件。

R_Lmin=V_Z/I_total=(5V)/[(V-V_Z)/R]=(5)/(5/2k)=5/2.5mA=2kΩ，此時I_Z恰好趨近0，為臨界最小值。

考點：電流超限錯誤考點：稽納臨界條件考點：非臨界值
