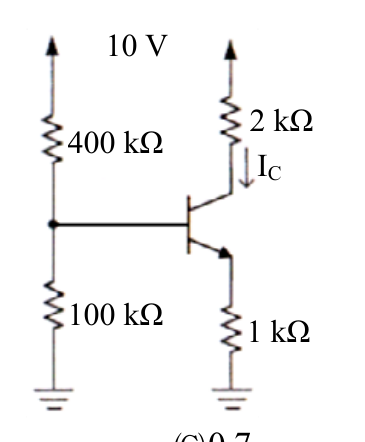

圖示電路，若電晶體 $\beta=100$ ， $V_{BE(on)}=0.7\ V$ ，電流 $I_{C}$ 約為若干 mA？

【105 鐵路人員考試高員三級-電子工程】電子學大意第23題：圖示電路，若電晶體 $\beta=100$ … 答案與詳解

C

正確答案

BJT分壓偏壓電路，因Rth與(β+1)RE相近需採精確法，求戴維寧等效後列KVL求IB，再乘β得IC約0.7 mA。

為什麼答案是 C

依電路圖：VB = 10V×100kΩ/(400kΩ+100kΩ) = 2V；考慮基極電流負載效應後，VB實際略低。若用精確法：負載電阻Rth=400k//100k=80kΩ，Vth=2V；迴路方程式：2 = IB×80k + 0.7 + IE×1k，IE=(β+1)IB=101IB，代入：2=80k×IB+0.7+101k×IB=181k×IB+0.7，IB=(1.3)/(181k)=7.18μA，IC=β×IB=100×7.18μA≈0.718mA≈0.7mA，答案為C。
