初考-電子工程電子學大意110 年第 30 題單選題

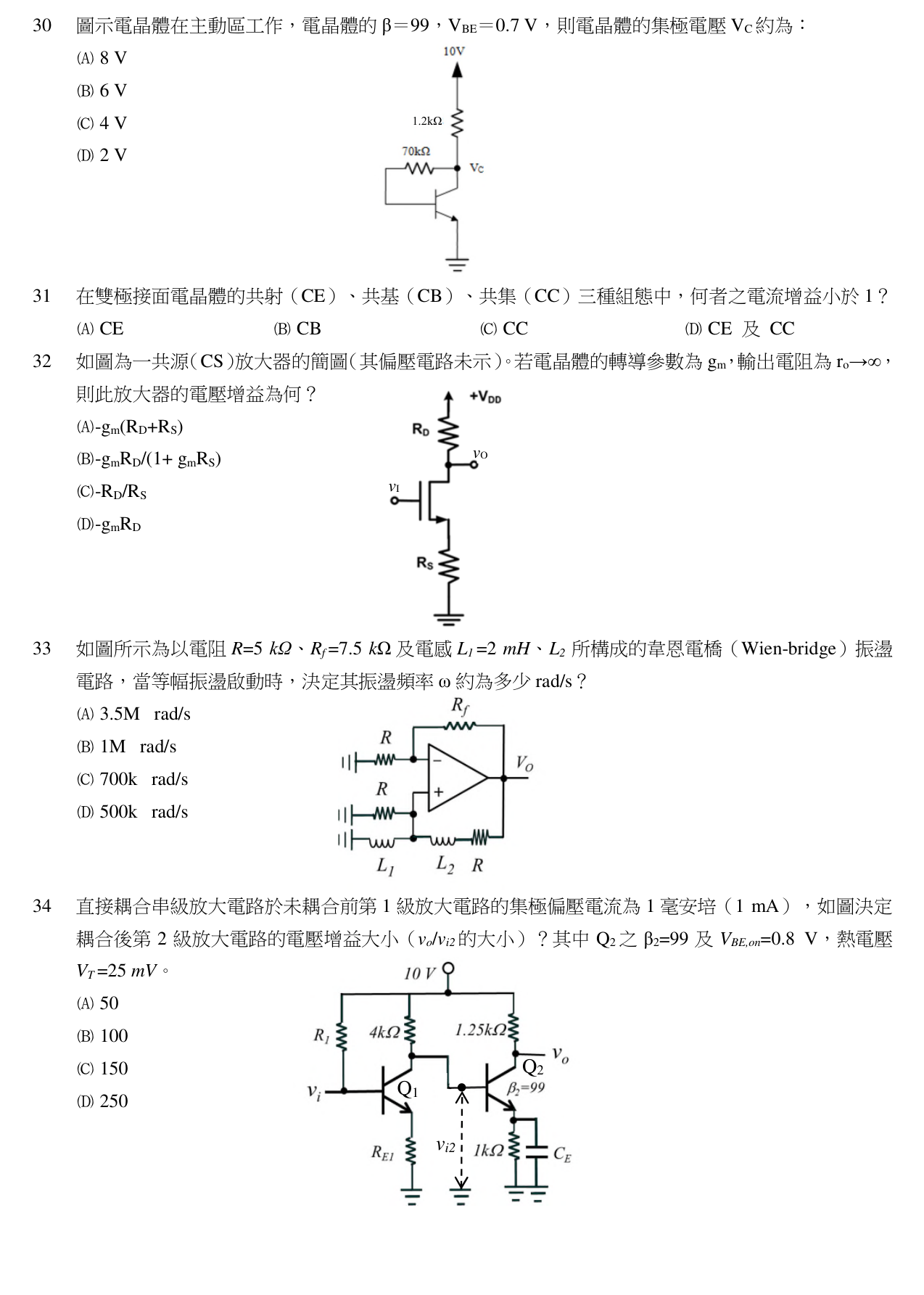

圖示電晶體在主動區工作，電晶體的 β=99，VBE=0.7 V，則電晶體的集極電壓 VC 約為：
C正確答案
集極回授偏壓電路，利用 KCL 在 Vc 節點列式，結合 β 與 IB 關係求解集極電壓約為 4V。
為什麼答案是 C
由 KCL：(10-Vc)/1.2k = 100×(Vc-0.7)/70k，解得 Vc≈4.13V，最接近 4V。
載入中…
完整詳解
Pro · 無限重點 集極回授偏壓電路，利用 KCL 在 Vc 節點列式，結合 β 與 IB 關係求解集極電壓約為 4V。
Vc 節點 KCL：(10-Vc)/1.2k = (β+1)×(Vc-0.7)/70k，代入 β=99 解得 Vc≈4.13V，選最接近的 4V。
逐選項分析
A✕
8V 過高，表示假設電流太小，未正確考慮 β=99 帶來的集極電流放大效果。
B✕
6V 仍偏高，可能是計算時漏掉基極電流 IB 對節點電流的貢獻。
C✓ 正確
由 KCL：(10-Vc)/1.2k = 100×(Vc-0.7)/70k，解得 Vc≈4.13V，最接近 4V。
D✕
2V 過低，表示假設電流太大，可能誤用 β 值或電阻值計算錯誤。
集極回授偏壓電路分析步驟
| 步驟 | 公式 | 說明 |
|---|
| 1 | VB = VBE = 0.7V | 射極接地，基極電壓等於 VBE |
| 2 | IB = (Vc - 0.7)/70k | 基極電流由 Vc 經 70kΩ 提供 |
| 3 | IC = β×IB = 99×IB | 集極電流與基極電流關係 |
| 4 | (10-Vc)/1.2k = IB + IC | Vc 節點 KCL 方程式 |
| 5 | Vc ≈ 4.13V | 求解得集極電壓 |
本題陷阱在於容易忽略基極電流 IB 也從 Vc 節點流出，總電流應為 IB + IC = (β+1)IB，而非只有 IC。若只考慮 IC 會得到錯誤的 Vc 值。
