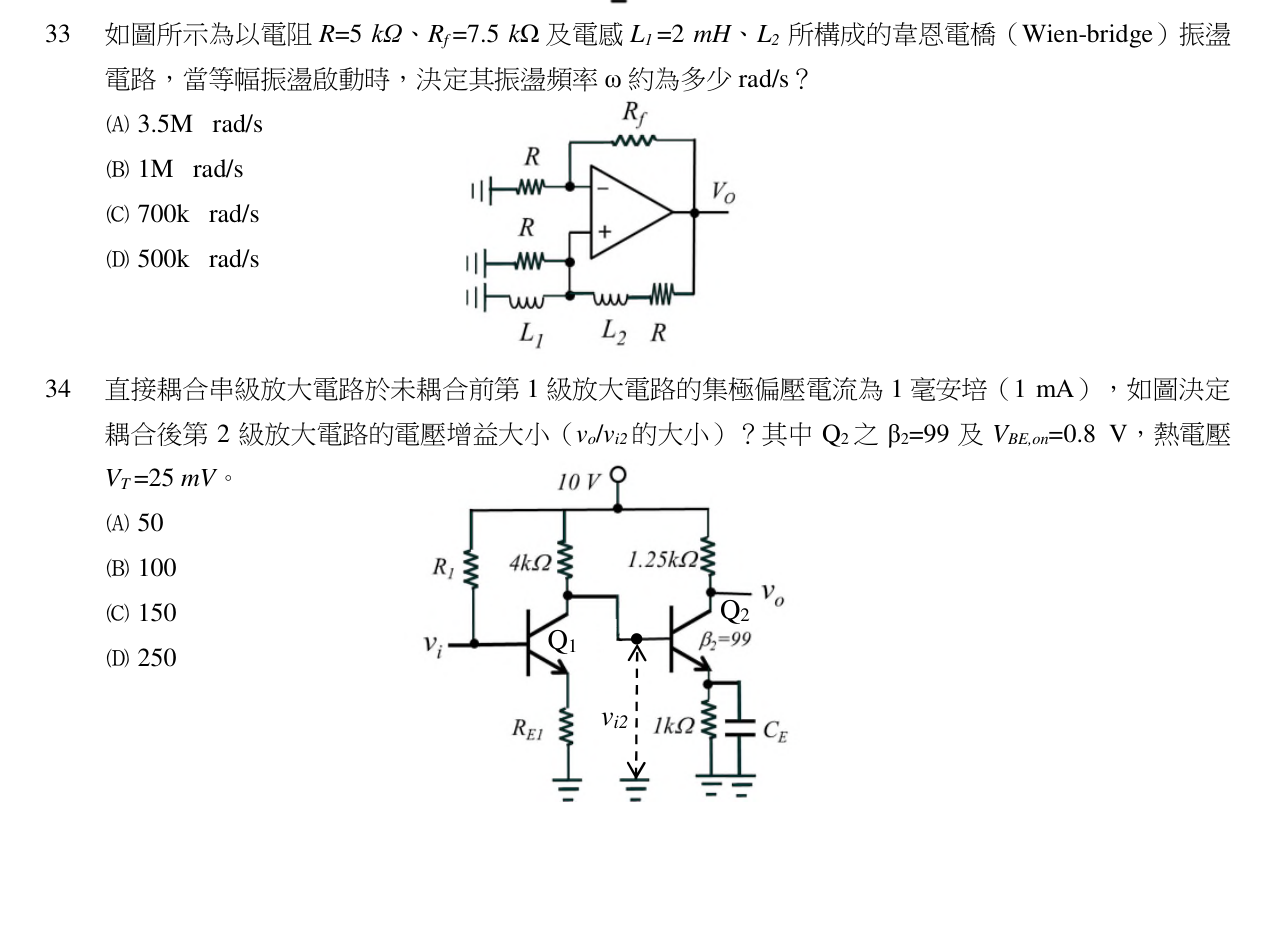

如圖所示為以電阻 $R=5\ k\Omega$ 、 $R_{f}=7.5\ k\Omega$ 及電感 $L_{1}=2\ mH$ 、 $L_{2}$ 所構成的韋恩電橋（Wien-bridge）振盪電路，當等幅振盪啟動時，決定其振盪頻率 $\omega$ 約為多少 rad/s？

正確答案為 A。正確。振盪頻率由 RC 選頻網路決定,ω=1/RC,代入 R=5kΩ 及電容值計算約為 3.5×10⁶ rad/s

初考-電子工程電子學大意110 年第 33 題單選題

如圖所示為以電阻 $R = 5 k Ω$ 、 $R_{f} = 7.5 k Ω$ 及電感 $L_{1} = 2 mH$ 、 $L_{2}$ 所構成的韋恩電橋（Wien-bridge）振盪電路，當等幅振盪啟動時，決定其振盪頻率 $ω$ 約為多少 $rad/s$ ？

3.5 M rad/s

正確答案

1 M rad/s

700 k rad/s

500 k rad/s

答案與詳解

正確答案

韋恩電橋振盪電路的振盪頻率由 RC 選頻網路決定,ω = 1/RC,代入 R=5kΩ 及圖中電容值可得約 3.5M rad/s

正確。振盪頻率由 RC 選頻網路決定,ω=1/RC,代入 R=5kΩ 及電容值計算約為 3.5×10⁶ rad/s
