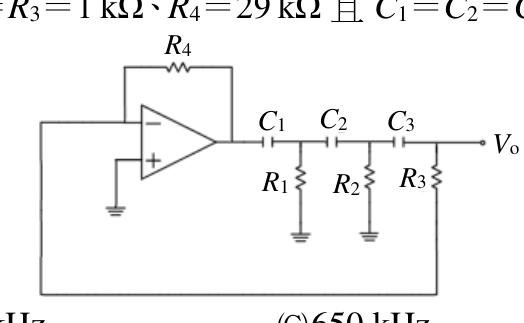

如圖振盪器電路中，若 $R_{1}=R_{2}=R_{3}=1\ k\Omega$ 、 $R_{4}=29\ k\Omega$ 且 $C_{1}=C_{2}=C_{3}=0.1\ nF$ ，則振盪頻率約為多少？

鐵路人員考試高員三級-電子工程電子學大意109 年第 39 題單選題

如圖振盪器電路中，若 $R 1 ＝ R 2 ＝ R 3 ＝ 1 kΩ$ 、 $R 4 ＝ 29 kΩ$ 且 $C 1 ＝ C 2 ＝ C 3 ＝ 0.1 nF$ ，則振盪頻率約為多少？

450 kHz

550 kHz

650 kHz

正確答案

750 kHz

答案與詳解

正確答案

RC移相振盪器振盪頻率公式：f = 1/(2π√6·RC)，代入R=1kΩ、C=0.1nF得約650 kHz

RC移相振盪器振盪頻率 f=1/(2π√6·RC)=1/(2π×2.449×1×10³×0.1×10⁻⁹)=1/(1.539×10⁻⁶)≈650 kHz，完全吻合
