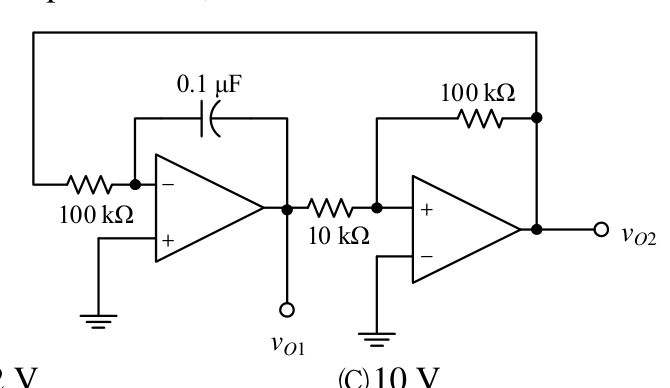

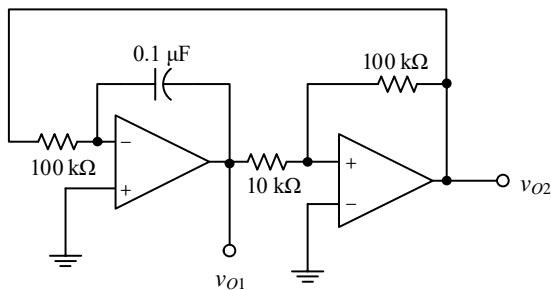

如圖所示為一振盪器。電路中 OP AMP 輸出的上下限為±10 V。vO1 可輸出三角波（triangle wave），求三角波的峰對峰值（peak to peak value）？
A1 V
B2 V正確答案
C10 V
D20 V
答案與詳解
為什麼答案是 B
第二級比較器：10kΩ輸入電阻，100kΩ回授電阻。切換閾值 = ±10V × (10kΩ/100kΩ) = ±1V，峯對峯 = 2V。
載入中…
第二級比較器：10kΩ輸入電阻，100kΩ回授電阻。切換閾值 = ±10V × (10kΩ/100kΩ) = ±1V，峯對峯 = 2V。
