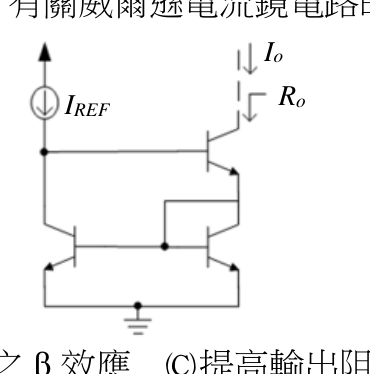

威爾遜電流鏡(Wilson current mirror)電路中,各電晶體特性完全相同,IO 為輸出電流,RO 為輸出阻抗。相較於一般的基本電流鏡電路,有關威爾遜電流鏡電路的敘述,下列何者錯誤?
A降低 IO / IREF 之比例正確答案
B降低電晶體之 β 效應
C提高輸出阻抗 RO
D穩定輸出電流 IO
答案與詳解
為什麼答案是 A
威爾遜電流鏡的電流傳輸比約為 1/(1+2/β²)，比基本電流鏡的 1/(1+2/β) 更接近1，故比例是「提高」使其趨近於1，而非降低。
考點：電流傳輸比考點：β效應考點：輸出阻抗考點：電流穩定度
