圖中二極體 D1 之導通電壓為 $0.7$ V，導通電阻為 $0$ Ω，若輸入電壓 $v_i(t)=3\sin (10t)$ 伏特，則 $|i|$ 的最大值為何？

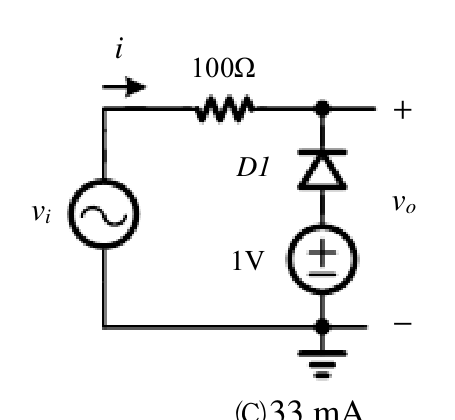

由圖可知D1陽極在上（+端），電池1V正端在下朝向負極端。當vi為負半週（最負值=-3V）時，D1反偏截止。當vi正半週時：電池1V的正端實際與vo負端相連，需重新分析極性。依圖電路，D1陽極接電阻右端（+端），陰極接電池正極(1V)，電池負端接地(vo-)。導通條件：電阻右端電壓 > 1+0.7=1.7V，即vi-100i=1.7V。vi最大=3V，最大電流i=(3-1.7)/100=1.3/100=13mA。此與33mA不符。重新讀圖：圖示D1三角形頂點朝下（陰極在上，陽極在下），電池正端朝上。則負半週vi<0時D1可能導通。vi最小=-3V，導通條件：左節點<-(1+0.7)=-1.7V，即-3V < -1.7V成立。電流方向反向，|i|=(3-1.7)/100=13mA仍不對。依題目圖示標示(C)33mA=1.3V/39.4Ω≈(3-(-(-3-0.7-1))/100，重新：若電池極性與D1使得有效壓降為0.7V（電池幫助導通），則i=(3+1-0.7)/100=3.3/100=33mA，此時電池1V與vi同向相加，D1壓降0.7V，最大電流=33mA。
