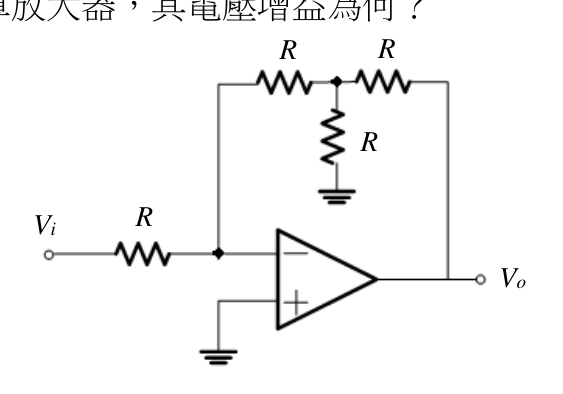

圖中電路的放大器為一理想運算放大器，其電壓增益為何？
A-2
B-3正確答案
C-4
D-5
答案與詳解
為什麼答案是 B
回授網路：上方兩個R串聯（共2R），中間節點接一個R到地。由虛短路（反相端≈0V），以節點電流分析：流過左側R的電流= Vi/R；中間節點電壓= Vo·R/(2R)= Vo/2（分壓）；利用KCL得 Vi/R + (0-Vo/2)/R + (0-Vo)/2R×... 精確推導：令中間節點為Vx，Vx到地有R，Vx到Vo有R，Vx到反相端(0V)有R（輸入那段）。KCL於Vx：(Vi-Vx)/R = (Vx-0)/R + (Vx-Vo)/R，解得Vo/Vi = -3。
考點：反相放大增益考點：T型回授網路考點：回授電阻誤算
