鐵路人員考試高員三級-電子工程電子學大意109 年第 23 題單選題

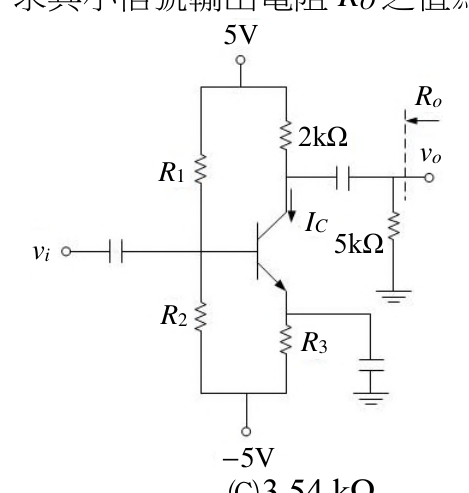

如圖所示之電路，其中電晶體之參數為 $β = 100$ ， $V_{T} = 26 mV$ 且爾利（Early）電壓 $V_{A} = 100 V$ ，假定此電路之直流偏壓電流 $I_{C} = 0.84 m A$ ，求其小信號輸出電阻 $R_{O}$ 之值為何？

0.72 kΩ

1.41 kΩ

正確答案

3.54 kΩ

4.67 kΩ

答案與詳解

正確答案

BJT小信號輸出電阻Ro須考慮ro與外部電阻並聯，利用VA/IC求ro後再與5kΩ並聯得約1.41kΩ。

A0.72 kΩ✕ 錯誤

0.72kΩ可能是只考慮2kΩ與5kΩ並聯(≈1.43kΩ)再除以2，計算方式有誤，未正確處理ro的影響。

B1.41 kΩ✓ 正確

C3.54 kΩ✕ 易錯陷阱

3.54kΩ接近5kΩ//某值，可能誤將2kΩ集極電阻忽略，或誤用ro//5kΩ而未含2kΩ，計算路徑錯誤。

D4.67 kΩ✕ 錯誤

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解

如圖所示之電路，其中電晶體之參數為 β=100 ， VT​=26 mV 且爾利（Early）電壓 VA​=100 V ，假定此電路之直流偏壓電流 IC​=0.84 mA ，求其小信號輸出電阻 RO​ 之值為何？
