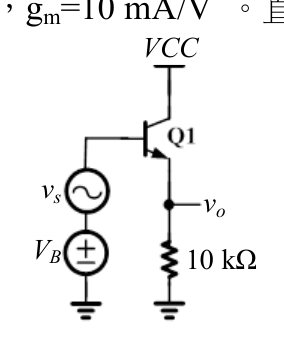

圖中電晶體操作在主動區（active region）， $\beta = 99$ ， $g_m = 10 \text{ mA/V}$ 。直流偏壓為 $V_B$ ，交流輸入信號為 $v_s$ ，輸出信號為 $v_o$ 。下列敘述何者正確？

鐵路人員考試高員三級-電子工程電子學大意108 年第 27 題單選題

圖中電晶體操作在主動區（active region）， $β = 99$ ， $g_{m} = 10$ mA/V。直流偏壓為 $V_{B}$ ，交流輸入信號為 $v_{s}$ ，輸出信號為 $v_{o}$ 。下列敘述何者正確？

A屬共射級（common emitter）放大器

B為同相放大器正確答案

∣ v_{o} / v_{s} ∣ = 100

D輸入阻抗

< 10

Ω

答案與詳解

正確答案

圖示為共基極(Common Base)放大器，輸出與輸入同相，電壓增益=gm×RC=100，輸入阻抗=1/gm=100Ω。

為什麼答案是 B

共基極放大器的輸出與輸入同相（非反相）。射極電流增加→集極電流增加→集極端電壓上升，故vo與vs同相位。共射極才是反相放大器。正解為B。

載入中…

完整詳解

Pro · 無限

重點　圖示為共基極(Common Base)放大器，輸出與輸入同相，電壓增益=gm×RC=100，輸入阻抗=1/gm=100Ω。

秒殺技巧

看圖：基極接直流偏壓VB(交流接地)，輸入從射極進、輸出從集極出→共基極組態。共基極特性：同相、增益=gm×RC、輸入阻抗極低(1/gm)。

逐選項分析

A✕ 陷阱

圖中基極連接直流偏壓VB（對交流為地），輸入信號vs從射極注入，輸出vo從集極端取出，這是共基極(Common Base)組態，而非共射極(Common Emitter)。共射極應是信號從基極輸入、集極輸出。

B✓ 正確

共基極放大器的輸出與輸入同相（非反相）。射極電流增加→集極電流增加→集極端電壓上升，故vo與vs同相位。共射極才是反相放大器。正解為B。

C✕ 陷阱

共基極電壓增益Av = gm × RC = 10mA/V × 10kΩ = 100，|vo/vs|=100 數值看似正確。但需注意輸入阻抗為1/gm=100Ω，vs需經射極阻抗分壓，若考量信號源內阻則增益不等於100；若題目預設vs直接加在射極上(忽略源阻抗)，則數值成立。然而實際上共基極的輸入阻抗很低，本選項忽略了分壓效應，嚴格來說不完全正確，且B選項更明確正確，故C非最佳答案。

D✕

共基極放大器輸入阻抗 Rin = 1/gm = 1/(10mA/V) = 100Ω，確實遠小於10kΩ。但選項D說「輸入阻抗 < 10kΩ」敘述雖然數值上為真，卻是極度保守的描述（實際是100Ω），容易誤導。選項敘述本身技術上無誤但不精確，且相比B選項（同相放大器）並非「最正確」的描述。

BJT 三種組態比較

組態	輸入端	輸出端	相位關係	電壓增益	輸入阻抗
共射極 CE	基極	集極	反相(180°)	gm×RC（高）	中等(rπ=β/gm)
共基極 CB	射極	集極	同相(0°)	gm×RC（高）	極低(1/gm)
共集極 CC	基極	射極	同相(0°)	≈1（低）	極高
