鐵路人員考試高員三級-電子工程電子學大意108 年第 35 題單選題

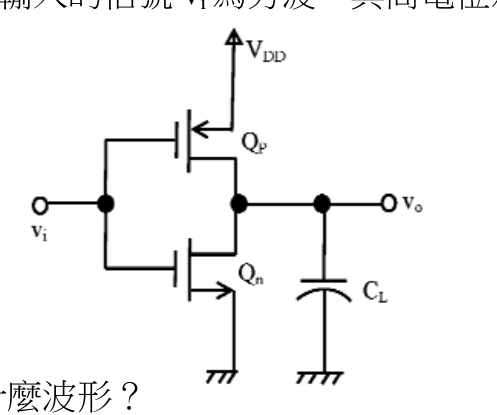

如圖所示為一 CMOS 反相器，其負載為電容 $C_{L}$ 。若輸入的信號 $v_{i}$ 為方波，其高電位為 $V_{D D}$ 、低電位為 0 ，頻率為 f ，下列何者正確？

題目圖片

A反相器負載電容 CL 愈大功率消耗愈低

B反相器操作頻率愈快，功率消耗愈大正確答案

C反相器電晶體通道長度愈長，功率消耗愈小

D反相器電源電壓 VDD 愈低，功率消耗愈大

答案與詳解

B

正確答案

CMOS反相器動態功率公式 P = C_L × V_DD² × f，頻率f越高、功率消耗越大，此為唯一正確敘述。

為什麼答案是 B

由公式 P = C_L·V_DD²·f，操作頻率f越高，每秒充放電次數越多，動態功率消耗正比於f，頻率越快功率消耗確實越大，敘述正確。
