鐵路人員考試高員三級-電子工程電子學大意108 年第 19 題單選題

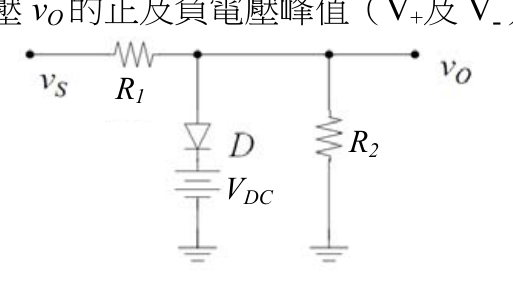

如圖所示二極體電路，假設二極體導通電壓 $V_{D 0} = 0.7$ V。已知電壓 $v_{S} (t) = 12 sin (120 π t)$ V、 $R_{1} = 10$ k $Ω$ 、 $V_{D C} = 5$ V。若 $R_{2} = 20$ k $Ω$ ，對於輸出電壓 $v_{O}$ 的正及負電壓峰值（ $V^{+}$ 及 $V^{-}$ ）約為多少？

V^{+} = 5.7

V，

V^{-} = - 12

V^{+} = 12

V，

V^{-} = - 5.7

V^{+} = 5.7

V，

V^{-} = - 8

V正確答案

V^{+} = 8

V，

V^{-} = - 5.7

答案與詳解

正確答案

二極體箝位電路：正峰值由VDC+VD0決定(5.7V)，負峰值由分壓器決定(−8V)，需分析二極體導通/截止兩種狀態。

正半週：當vs足夠大使D導通，vO被箝制在VDC+VD0=5+0.7=5.7V。負半週：D截止，電路為R1與R2串聯分壓，vO峰值=−12×R2/(R1+R2)=−12×20/30=−8V。兩者皆正確。

載入中…

半週期	D狀態	等效電路	vO計算	結果
正半週(vs>0)	導通	vO節點被VDC+VD0箝制	vO = VDC + VD0 = 5+0.7	V⁺ = 5.7 V
負半週(vs<0)	截止	R1與R2串聯分壓	vO = vs × R2/(R1+R2) = −12×20/30	V⁻ = −8 V
