警察鐵路電子學大意108 年第 33 題單選題

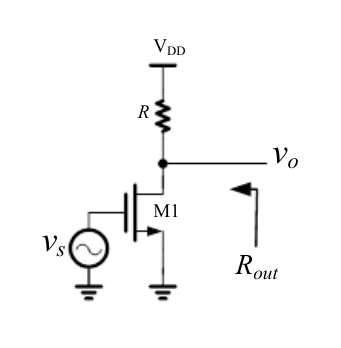

圖中電晶體 M1 操作在飽和區（saturation region），輸出阻抗 $r_{o} = 10 kΩ$ ，轉導值 $g_{m} = 10 mA/V$ 。若電阻 $R = 10 kΩ$ ，下列敘述何者正確？

A小信號增益

∣ v_{o} / v_{s} ∣ = 10

B屬共汲極（common drain）放大器

R_{o u t} = 5 kΩ

正確答案

D若電阻

R

值增加且電晶體 M1 維持操作在飽和區，

∣ v_{o} / v_{s} ∣

降低

答案與詳解

正確答案

圖為NMOS共源極放大器，輸出端在汲極(drain)，R與ro並聯決定增益與Rout，Rout=R//ro=5kΩ為正解。

輸出阻抗Rout由汲極看入：R與ro並聯(閘極信號源置零，vs=0)。Rout = R//ro = (10k×10k)/(10k+10k) = 5kΩ，完全正確。

考點：共源極增益計算考點：放大器組態辨識考點：輸出阻抗R//ro考點：R增大對增益影響
