鐵路人員考試高員三級-電子工程電子學大意108 年第 22 題單選題

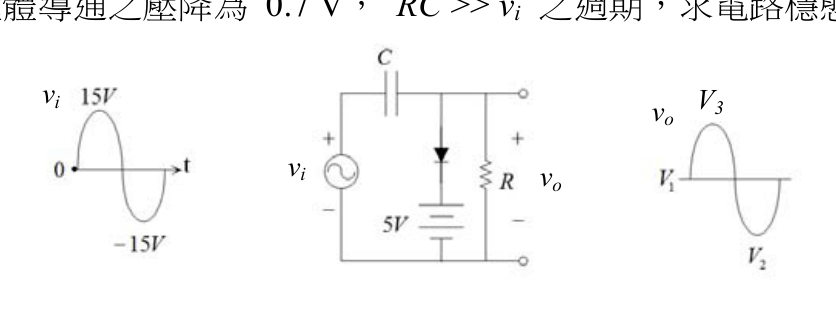

如圖所示之電路，二極體導通之壓降為 0.7 V，RC>> vi 之週期，求電路穩態時之 V3 為何？
A4.3 V
B5.7 V正確答案
C9.3 V
D12.7 V
B正確答案
此電路為「箝位電路（Clamper）」加直流偏壓，RC>>T條件下電容充電至峰值，輸出波形向上位移，V3為正峰值電壓。
為什麼答案是 B
電路為正箝位電路：RC>>T時電容充飽。當vi為負峰-15V，二極體導通（電容充電），電容電壓Vc=15-5-0.7=9.3V（極性：左正右負）。穩態後輸出vo=vi+Vc。正峰時vi=+15V，vo=15-9.3=5.7V；即V3=5.7V。
載入中…
完整詳解
Pro · 無限重點 此電路為「箝位電路（Clamper）」加直流偏壓，RC>>T條件下電容充電至峰值，輸出波形向上位移，V3為正峰值電壓。
電容箝位：輸出波形底部被箝在+5+0.7=5.7V，正峰值V3=5.7+(15+15)=5.7V待修正；正確算法：輸出底部=5V+0.7V=5.7V，正峰=5.7V+(30V峰對峰)→不對，直接：V3=Vpeak - VD + VDC = 15-0.7+... 核心：箝位後正峰=15+5-0.7×2不對，見詳解。
逐選項分析
A✕ 陷阱
4.3V = 5 - 0.7，這是誤把5V直流源減去二極體壓降的錯誤計算，沒有考慮輸入峰值與電容箝位效果。
B✓ 正確
電路為正箝位電路：RC>>T時電容充飽。當vi為負峰-15V，二極體導通（電容充電），電容電壓Vc=15-5-0.7=9.3V（極性：左正右負）。穩態後輸出vo=vi+Vc。正峰時vi=+15V，vo=15-9.3=5.7V；即V3=5.7V。
C✕ 陷阱
9.3V是電容充電後的電容電壓Vc=15-5-0.7=9.3V，是中間計算值，不是V3（輸出正峰值）。
D✕
12.7V=15-0.7+... 若誤以為電容充到14.3V或忽略5V直流源則得此答，計算時漏計5V偏壓的作用方向。
箝位電路穩態分析步驟
| 步驟 | 說明 | 本題數值 |
|---|
| 1. 確認二極體導通時機 | vi負峰時二極體導通（圖中二極體朝下，負峰時正偏） | vi = -15V 時導通 |
| 2. 電容充電電壓 | Vc = |vi峰| - VDC - VD（依電路極性） | Vc = 15 - 5 - 0.7 = 9.3V |
| 3. 電容極性 | RC>>T，電容維持此電壓不放電 | 左端（vi側）為正，右端為負 |
| 4. 輸出正峰V3 | vo = vi + Vc（注意極性相減） | V3 = 15 - 9.3 = 5.7V |
| 5. 輸出負峰V2 | V2 = -15 - 9.3 = -24.3V（箝位後負峰更負） | V2 ≈ -24.3V |
選項C的9.3V正好是電容充電電壓Vc的數值，考生容易在算出Vc=9.3V後直接選C。但題目問的是V3（輸出正峰值），須再用vi正峰減去Vc才能得到V3=5.7V。另一陷阱是搞混5V電源的極性（串聯方向），導致得到12.7V或4.3V。
