鐵路人員考試高員三級-電子工程電子學大意108 年第 15 題單選題考點：有效值考點：計算錯誤

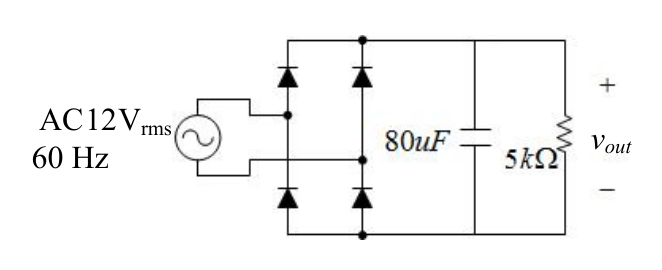

如圖所示之電路，假設二極體之壓降皆為 $0.7 V$ ，求其輸出電壓 $v_{o u t}$ 之漣波電壓（ripple voltage）值為何？

題目圖片

A

12 V

B

3.51 V

C

2.92 V

D

0.324 V

正確答案

答案與詳解

D

正確答案

全波橋式整流電路的漣波電壓公式為 Vr = Vp(out) / (2fRC)，先求出輸出峰值電壓再代入公式即可得 0.324 V。

逐選項解析

A12 V有效值✕ 易錯陷阱

12 V 為輸入交流電壓的有效值 (Vrms)，並非輸出端的漣波電壓。

B3.51 V計算錯誤✕ 錯誤

計算數值不符，可能誤用半波整流公式或未將頻率乘以2。

C2.92 V✕ 錯誤

D0.324 V✓ 正確
